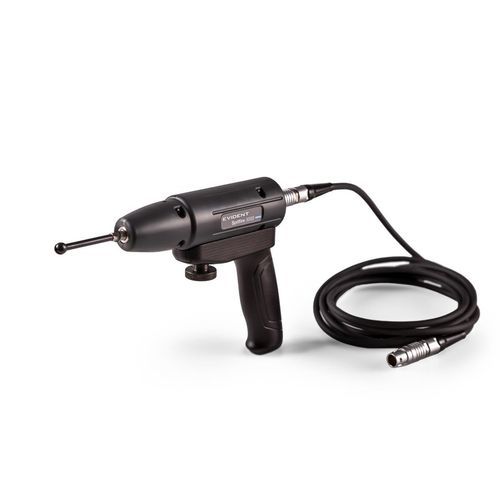

Rilevatore di difetti a corrente di Foucault Spitfire 3000 Scanner

portatileper il settore aerospazialeper pezzi aeronautici

Panoramica del prodotto
Scanner rotanti portatili per fori di fissaggio, progettati per integrarsi con i rilevatori di difetti a correnti parassite NORTEC™. Ideali per la manutenzione strutturale aeronautica, offrono test ad alta velocità e alta frequenza per un rilevamento rapido e ripetibile dei difetti su leghe ferrose e non ferrose.

Caratteristiche principali

• Intervallo di velocità 600–3000 giri/min per dati ad alta risoluzione e scansioni più rapide
• Allarme LED che segnala i difetti rilevati per ridurre omissioni durante scansioni rapide
• Funzionamento ad alta frequenza (fino a 6 MHz) per rilevare difetti più piccoli
• Elevata coppia con azionamento diretto per la rapida rotazione di sonde di grandi dimensioni (Spitfire 3000)

Compatibilità e integrazione di sistema
Gli scanner si adattano alle tecniche di correnti parassite esistenti, ai rilevatori NORTEC™ e alle sonde per un'integrazione senza soluzione di continuità nei flussi di lavoro di manutenzione.

• Compatibili con rilevatori NORTEC™ dotati delle opzioni scanner e doppia frequenza
• Tipi di connettori: Fischer a 4 pin e LEMO
• Progettati per sonde differenziali a riflessione (altri tipi di bobina disponibili su richiesta)
• Disponibili come sonde singole o kit di sonde per una cassetta degli attrezzi di ispezione completa

Design portatili ergonomici
Scanner portatili disponibili con impugnatura ad angolo retto o impugnatura ergonomica per migliorare comfort e produttività durante le ispezioni aeronautiche.

• Leggeri, operabili con una mano per maggiore efficienza
• Flessibilità nella direzione di scansione per accedere a aree ristrette
• Impugnatura ergonomica antiscivolo per uso prolungato (Spitfire 3000)

Applicazioni
Adatti per l'ispezione di leghe ferrose e non ferrose in molteplici applicazioni aeronautiche:

• Fuselaggi di aeromobili con o senza elementi di fissaggio
• Giunti di attacco critici e telai di supporto
• Ispezione dei fori di fissaggio delle ruote
• Ispezioni superficiali e prove postproduzione per crepe
• Test dei tappi dei tubi

Configurazione versatile
Passare rapidamente dall'uso portatile a quello senza mani tramite il binario rimovibile sullo scanner Spitfire 3000.

• Montaggio su binario per uso senza mani o integrazione in sistemi automatizzati
• Ideale per ispezione del fusoliera, ispezione dei fori delle ruote e sistemi automatizzati di ispezione dei fori
• Vite di grandi dimensioni per rimozione del binario senza attrezzi

Kit di sonde rotanti
I kit includono una valigetta e una selezione di dimensioni comuni di sonde rotanti per semplificare le ispezioni in campo. Consultare il catalogo Eddy Current Probe Kit per l'elenco completo delle sonde incluse.

Informazioni sui kit
Kit Part Number | Item Number | Probe Series | Connector Type
SUBK-8-44 | U8670107 | SUB | 4-Pin Fischer
SUBK-8-64 | U8600609 | SUB | 4-Pin Fischer

Specifiche tecniche

• Rilevatori compatibili: rilevatori di difetti a correnti parassite NORTEC™ (opzioni scanner e doppia frequenza)
• Intervallo di velocità: 600 a 3000 giri/min
• Intervallo di frequenza: 100 Hz a 6 MHz
• Tipi di connettori: Fischer a 4 pin e LEMO
• Tipi di sonde: sonde differenziali a riflessione (altre bobine disponibili su richiesta)
• Elevata coppia (azionamento diretto) su Spitfire 3000 per rapida rotazione di grandi sonde
• Design portatile: impugnatura ad angolo retto e impugnatura ergonomica antiscivolo
• Montaggio: sistema di binario rimovibile per uso portatile o senza mani (Spitfire 3000)
• Kit: includono valigetta e dimensioni comuni di sonde (vedere i numeri di kit sopra)
