Rilevatore di difetti ad ultrasuoni convenzionali EPOCH™ 700

digitaleportatileper materiali

Panoramica
L'EPOCH 700 è un rilevatore di difetti a ultrasuoni convenzionale che integra un touchscreen da 7 pollici, una manopola di regolazione dedicata e tasti ad accesso diretto per l'uso in campo. Offre digitalizzazione A-scan a 24 bit, ricevitore ad ampio intervallo dinamico e supporto per file .nde aperti. È qualificato per procedure EPRI PDI nel settore nucleare e progettato per ispezioni portatili e tracciabili.

Funzionalità principali

• Digitalizzazione A-scan 24 bit per acquisizioni ad alta risoluzione e misure di ampiezza fino a 0–800% dell'altezza dello schermo.
• Ricevitore ad ampia dinamica per ridurre saturazione e clipping.
• Pulsatore PerfectSquare™ regolabile (100/200/300/400 V) con larghezze d'impulso 20 ns–5000 ns.
• Oltre 20 filtri digitali (stretto, ampio, passa‑basso).
• Metodi di sizing: DAC/TCG (ASME, JIS, CNDAC, personalizzati), DGS/AVG, AWS D1.1/D1.5.
• Supporto .nde e registrazione A-scan onboard (fino a 30 s a 60 fps) con esportazione .nde.
• Scocca IP65, test MIL‑STD per urti e vibrazioni, ergonomia bilanciata (~1,8 kg con batteria).
• Connettività integrata: Wi‑Fi, Bluetooth e USB‑C.

Interfaccia utente e flusso di lavoro
Interfaccia a menu in stile mobile con indicatori colorati e layout contestuali. La manopola dedicata fornisce un controllo tattile fluido con clic centrale. Strumenti onboard includono configuratore visivo di sizing, visualizzazione ray‑trace e reportistica strutturata per semplificare set-up e documentazione.

Applicazioni

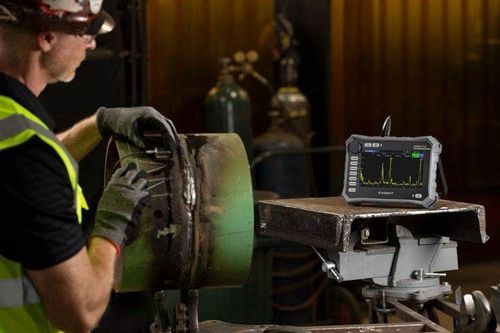

• Ispezione di saldature in petrolio & gas, generazione energetica, infrastrutture e trasporti.
• Ispezione di compositi per aerospazio, New Space e automotive.
• Ispezione di componenti e parti metalliche per controllo qualità in produzione.
• Ispezioni nucleari critiche — qualificato EPRI PDI e compatibile con sonde qualificate.

Reportistica e gestione dati
L'EPOCH 700 supporta la gestione file basata su cartelle con 64 GB di memoria interna, la generazione di report strutturati onboard e l'esportazione .nde per l'integrazione con piattaforme di analisi. Le sequenze A-scan possono essere registrate, riviste ed esportate per tracciabilità.

Caratteristiche / specificazioni tecniche

• Dimensioni: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: ~1,8 kg (con batteria)
• Autonomia batteria: >8 ore (tipico)
• Temperatura operativa: -10 °C a 50 °C (fino all'80% UR)
• Display: TFT LCD 7"
• Archiviazione: 64 GB interna
• Tensioni impulso: 100 / 200 / 300 / 400 V (unipolari)
• Modalità impulso: Pulse‑Echo, Dual, Through Transmission (TTU)
• Guadagno ricevitore: 0–110 dB (step 0,1 dB)
• Filtri: 23 filtri digitali
• Profondità A-scan: 24 bit; campioni A-scan ≥1024 punti
• Campionamento: 200 MS/s (standard), 25 MS/s (esteso), 400 MS/s (alta risoluzione)
• Range: 3,5 mm – 24.500 mm (a 5.900 m/s)
• Classe IP: IP65; test MIL‑STD urti & vibrazioni
• Connettività: USB‑C, Wi‑Fi, Bluetooth, LEMO 19 pin
