Pilota automatico per aereo leggero

per elicotteroa due assi

Panoramica
Il sistema pilota automatico multi-asse integra un display Oblò A/P o Oblò2 A/P o Eclipse con un'ACU (Autopilot Control Unit) e un servomotore digitale FX75 per ciascun asse controllato, fornendo controllo di rotta, quota e navigazione.

Componenti dell'autopilota

• ACU (Autopilot Control Unit) — disponibile in versione verticale o orizzontale
• FX75 — servomotore digitale (un servomotore per ogni asse controllato)

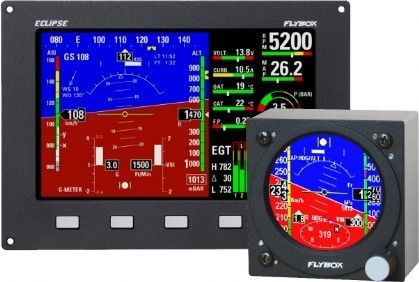

• Oblò / Oblò2 / Eclipse IFIS o PFD — funzione autopilota inclusa in modelli specifici

Funzioni dell'autopilota

• HDG/TRK Modalità: controllo heading e tracking per la navigazione orizzontale
• ALT Modalità: mantenimento quota o salita/discesa verso una quota preselezionata
• NAV Modalità: segue un GOTO o un Flight Plan da un GPS esterno
• Funzioni aggiuntive e di sicurezza: inserimento/disinserimento remoto dal comando o dal volante; mantenendo HDG/TRK esegue una virata di 180° a sinistra; mantenendo NAV esegue una virata di 180° a destra; velocità di salita (Vs) impostabile dall'utente; coppia di override impostabile dall'utente

Composizioni dell'autopilota

• Basato su Oblò: richiede Oblò A/P o Oblò2 A/P (versioni autopilota), un'ACU e 1 o 2 servomotori FX75 a seconda del numero di assi. Riferimenti prodotto: 801010 (Oblò A/P versione autopilota, include Oblò standard 801000), 801011 (Oblò2 A/P versione autopilota, include Oblò2 801002). Le unità standard Oblò (801000) o Oblò2 (801002) possono essere aggiornate alla versione autopilota tramite la chiave di attivazione software (801020).
• Basato su Eclipse: richiede Eclipse IFIS o PFD (modello con funzione autopilota), un'ACU e 1 o 2 servomotori FX75.

Illustrazioni

• Immagini degli strumenti e schemi elettrici forniti per installazioni basate su Oblò ed Eclipse, con viste strumenti e cablaggio per l'integrazione dell'autopilota.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: sistema pilota automatico multi-asse (basato su display Oblò / Oblò2 / Eclipse)
• Display compatibili: Oblò A/P, Oblò2 A/P, Eclipse IFIS/PFD (modelli compatibili autopilota)
• Unità di controllo: ACU — versioni per controllo verticale o orizzontale
• Attuatori: servomotori digitali FX75 (uno per asse controllato; 1 o 2 a seconda dell'installazione)
• Modalità di navigazione: HDG/TRK, ALT, NAV
• Funzioni di sicurezza: inserimento/disinserimento remoto dal comando/volante, manovre di 180° tramite mantenimento pulsante, tasso di salita e coppia di override regolabili
• Aggiornabilità: alcuni display standard (Oblò / Oblò2) possono essere aggiornati alla versione autopilota tramite chiave di attivazione software
