Unità di comando dei flap AIR EFC

per aereo

Panoramica
L'AIR EFC è un Controllore Elettronico dei Flap che gestisce la posizione dei flap tramite un'Unità di Controllo e un Attuatore. L'unità di controllo consente la selezione e la memorizzazione delle posizioni desiderate mentre l'attuatore esegue il movimento. Il sistema monitora costantemente la velocità indicata dell'aeromobile (IAS) per evitare il movimento dei flap al di fuori degli intervalli di velocità consentiti dal progetto dell'aeromobile.

Caratteristiche principali

• Controllo automatizzato della posizione dei flap con interfaccia utente semplice.
• L'utente può memorizzare fino a quattro posizioni dei flap; l'EFC-P muove automaticamente i flap alla posizione memorizzata selezionata.

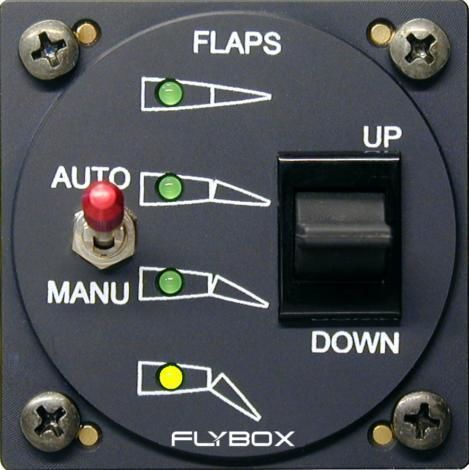

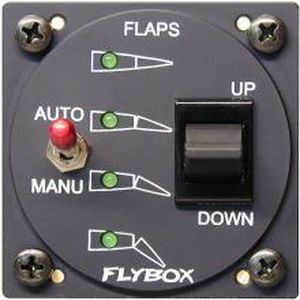

• LED sul pannello frontale indicano la posizione attuale o la posizione obiettivo durante il movimento dei flap.
• Monitoraggio continuo della velocità indicata (IAS) per impedire l'azionamento dei flap fuori dalle gamme di velocità consentite dal costruttore.

Informazioni sul prodotto
Cod. 103110

Componenti / Opzionali

• Attuatore lineare — Cod. 105000 (venduto solo in combinazione con un Controllore dei Flap)
• Trasduttore di posizione — Cod. 104000

Specifiche tecniche

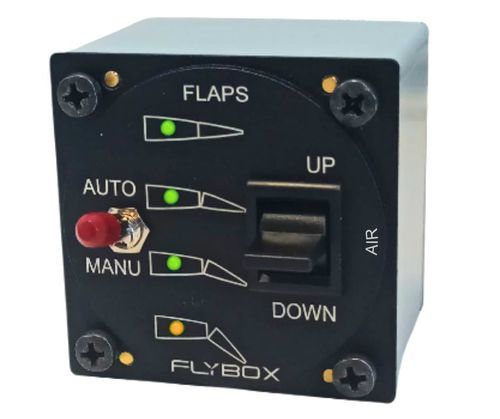

• Dimensioni pannello frontale: 60,0 x 60,0 mm, foro circolare 2 1/4"
• Profondità: TBD
• Peso: TBD
• Tensione di ingresso: 10 ~ 30 V
• Assorbimento di corrente: 80 mA
• Corrente massima di alimentazione motore: TBD
• Interruttore di sicurezza per azionamento manuale dei flap in caso di guasto elettronico
• Ingresso trasduttore: 1 a 5 Kohm
• Intervallo di temperatura di esercizio: -20 ~ +70 °C
• Intervallo IAS: 30 - 500 Kp/h
