EFIS MFD ECLIPSE NG

PFDprimary flight displayEFIS

Panoramica

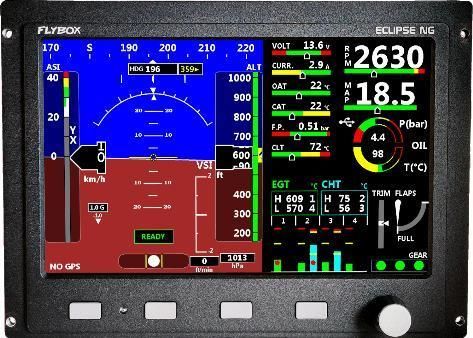

Lo strumento integrato ECLIPSE NG dispone di un display da 7 pollici leggibile alla luce del sole che mostra dati motore e di volo organizzati su più pagine. Tra le caratteristiche principali: visualizzazione grafica dei dati, allarmi vocali, tre ingressi video a colori per telecamera e datalogger integrato con visualizzatore grafico. Sono disponibili due versioni per adattarsi a diverse configurazioni del pannello e vincoli di budget.

Pagine principali e funzioni

• Pagina IFIS (Integrated Flight Information System): orizzonte artificiale e dati di volo a sinistra, parametri motore essenziali a destra
• Pagina PFD (Primary Flight Display): indicatore di assetto a schermo intero con dati di volo estesi
• Pagina EIS (Engine Information System): parametri motore completi, contatori ore e sezione gestione carburante

Dati di volo e assetto

• Indicatore di assetto
• Indicatore di sbandamento
• Bussola
• Velocità indicata
• Altimetro
• Variometro
• Velocità al suolo GPS
• G-Meter

Motore

• RPM
• MAP
• Pressione olio
• Temperatura olio
• Fino a 6 canali EGT
• Fino a 6 canali CHT
• Temperatura refrigerante
• OAT
• CAT
• Pressione carburante
• Computer carburante: consumo istantaneo, autonomia, carburante rimanente, carburante utilizzato dall'ultimo volo, autonomia e riserva fino al punto successivo (se connesso al GPS)
• Fino a 3 indicatori di livello carburante tarati
• Tensione di alimentazione
• Corrente
• Contatore ore con contatori separati per ogni regime (archi verde, giallo, rosso)
• Ora locale dal GPS
• Timer di volo automatico

Indicazione parti mobili

• Posizione del trim (elevatore)
• Posizione flaps
• Carrello su/giù

Pilota automatico 2 assi

• Mantenimento della rotta e dell'altitudine impostate
• Navigazione GPS (da lettura cavo RMB)
• Navigazione WiFi (ricezione del piano di volo dall'app, richiede kit Flybox Connect)

Altre caratteristiche

• Datalogger con campionamento 1 s per 100 h
• Memoria dei picchi per ciascun parametro motore
• 3 ingressi telecamera
• Uscita allarme vocale
• Uscite allarme digitali (per collegare LED o buzzer)
• Soglie, unità e allarmi personalizzabili per ogni strumento
• 2 bus CAN
• 2 porte seriali RS232
• 1 porta USB
• Ingresso dati GPS
• Codificatore di altitudine per transponder seriale

Slave / MFD
Il MFD Eclipse NG è uno strumento slave che visualizza tutti i dati disponibili dall'unità master Eclipse NG e si collega allo strumento principale con soli due fili. È pensato per configurazioni glass cockpit a due schermi.

Caratteristiche / specifiche tecniche

• Dimensioni: 188 x 136 x 46 mm
• Peso: 900 g
• Intervallo temperatura di esercizio: -20 a +70 °C
• Tensione di alimentazione: 10–30 Vdc
• Corrente di alimentazione: 0,5 A
• Connessioni elettriche: connettori D-Sub
• Software aggiornabile tramite pen drive USB
