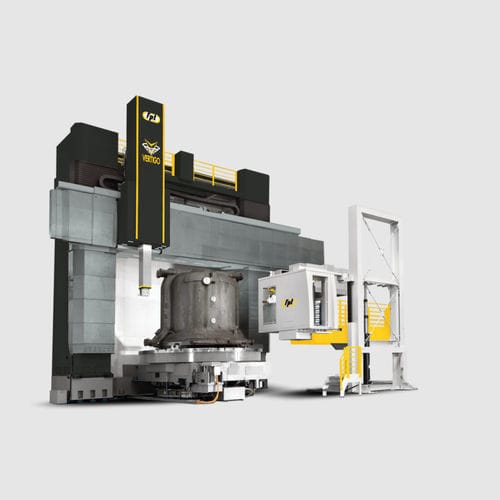

Macchina di tornitura verticale Vertigo

a funzioni combinate

Panoramica
La gamma Vertigo propone un centro di tornitura verticale integrato che unisce la potenza del tornio di grande formato con la precisione e le tolleranze centesimali di una fresatrice di livello mondiale. La piattaforma integra tornitura, fresatura e rettifica in un'unica architettura macchina per garantire controllo geometrico e prestazioni uniformi su tutta l'area di lavoro.

Tecnologie chiave

• Tavola idrostatica HTS (Hydrostatic Turning System) — sistema di supporto e rotazione a controllo di carico che mantiene rigidità costante indipendentemente dal peso del pezzo.
• Cuscinetti idrostatici «tilter» intelligenti — compensazione automatica degli squilibri con parametri di adattamento auto‑adattivi.
• Mandrino di tornitura con trasmissione ibrida — riduttore combinato (planetario + parallelo) e motore integrato ad alto torque raffreddato a liquido.
• Asse C Dual Drive — sistema di trasmissione ad alta rigidità con completa compensazione del gioco e alta dinamica bidirezionale.
• Cinematica del mandrino di fresatura Direct Drive — trasmissione assiale della potenza senza stadi di ingranaggi meccanici per eliminare usura ed effetti termici.
• Architettura assi ibrida — tecnologia idrostatica applicata dove necessario combinata con guide a rulli ad alta precisione per migliorare dinamica ed efficienza.
• Asse X con doppio pignone e cremagliera (Dual Drive) — maggiore rigidità e precisione di posizionamento rispetto ai sistemi a vite tradizionali.
• ACS — Active Crossbeam System per il controllo attivo della geometria e il mantenimento dell'allineamento in tutte le condizioni operative.

Applicazioni / settori

• Energia
• Petrolio & Gas
• Navale

Specifiche tecniche

• Modello: Vertigo
• Tipo: Centro di tornitura verticale di grande formato che integra tornitura, fresatura e rettifica
• Diametro max di tornitura: 3.200 mm / 10.000 mm
• Altezza max di tornitura: 3.000 mm / 6.000 mm
• Carico max: 10 Ton / 150 Ton
• Corsa traversa verticale: 1.400 mm / 5.000 mm
• Corsa verticale del ram: 1.600 mm / 3.100 mm
• Tecnologie chiave: tavola idrostatica HTS, cuscinetti tilter idrostatici, mandrino ibrido, Dual Drive (assi C e X), mandrino di fresatura Direct Drive, ACS
