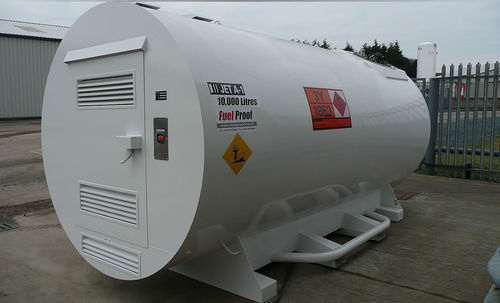

Cisterna per carburante

rigidaper aereoin acciaio inossidabile

Sintesi del prodotto serbatoio da 10.000 litri per lo stoccaggio di carburante avio sfuso. Sistema di stoccaggio e rifornimento di carburante sfuso leader del settore per Avgas e Jet A-1. Caratteristiche principali

• Costruzione orizzontale a doppio strato, con rivestimento integrale, composta da: Serbatoio interno in acciaio inox di grado 304 con accesso a passo d'uomo imbullonato. Fascia esterna in acciaio dolce per impieghi gravosi. capacità del 110% del serbatoio
• Robusta base in acciaio con tasche integrate per il sollevamento di forche; caduta di 40 mm fino al punto più basso del serbatoio
• Costruito in conformità alle linee guida CAA per le attrezzature di rifornimento degli aeromobili
• Angoli di sollevamento a 2 punti, adatti per il sollevamento e lo spostamento del serbatoio vuoto
• Punto di rifornimento e armadietto della pompa con porta a tapparella in alluminio anodizzato o porta in acciaio a cerniera pesante
• Punto di rifornimento - 2" BSP in acciaio inox con valvola di sovraccarico Self Climat OPD DN50 tipo NT- Jet A1 / Avgas
• Tubo di aspirazione per l'erogazione del carburante - 1½" in acciaio inox 304
• Indicatore idrostatico del livello del serbatoio
• Tubo di aspirazione da 1" in acciaio inox, con pompa a pozzetto nell'armadio per il campionamento del carburante
• Punto di prelievo del campione, vetro d'ispezione
• Soffiato a SA 2. 5 e verniciato in polietilene a due componenti
.5 e verniciato con finitura poliuretanica a 2 componenti (colore standard bianco)
• Adatto all'uso con Avgas e Jet A-1

Specifiche standard

• Erogatore meccanico di carburante Pumptronics Serie C con corpo in acciaio inox e flussometro meccanico a regolazione manuale; portata da 80 a 90 litri/min*, motore ATEX Exd IIB T4 230V 50Hz. Non approvato da Pesi e Misure del Regno Unito. Componenti interni della pompa in acciaio inox con separazione totale dell'aria. Approvato secondo EN13617 (ATEX)
• Vaso filtrante Facet VF-22SB testato secondo EI/API 1581 (5a edizione). Manometro differenziale e scarico dell'acqua
• Cartuccia filtrante FG-0-612-2 conforme a EI/API 1583 (4a edizione) (blocco di particelle e acqua, 0,5 micron)
• Avvolgitore di tubo flessibile retrattile a molla, con 20 m di tubo Elaflex da 1" conforme a EN 1361:1997
• Avvolgitore manuale ZVF25 con filtro integrato, completo di conduttore di terra e cappuccio antipolvere
• Avvolgitore di terra retrattile da 20 m

Extra opzionali

• Braccio di aspirazione galleggiante (raccomandato come buona pratica) (tubo inox da 50 mm NB Sch 5 304L)
• Pompa autocaricante, centrifuga in acciaio inox, 2.2kW 230V Exd IIB.motore 2kW 230V Exd IIB T3
• Salita di accesso laterale/ispezione - 10.000L
• Luce di cabinaATEX - Zona 1 HDL 100 - Ex emb IP66/67 T4/T5 Gas & Dust
• Accoppiamento a secco sul punto di riempimento
• Condotto di terra dell'ugello
• Cappuccio antipolvere dell'ugello (può interferire con lo stivaggio dell'ugello nel supporto)

Informazioni tecniche (tabella) Lunghezza: 4800 mm Larghezza: 2300 mm Altezza: 2600 mm Peso a vuoto: 2400 kg Peso a pieno carico: 10700 kg Lunghezza massima del tubo flessibile: 20 m Caratteristiche/specifiche tecniche

• Lunghezza: 4800 mm
• Larghezza: 2300 mm
• Altezza: 2600 mm
• Peso a vuoto: 2400 kg
• Peso a pieno: 10700 kg
• Lunghezza massima del tubo flessibile: 20 m
