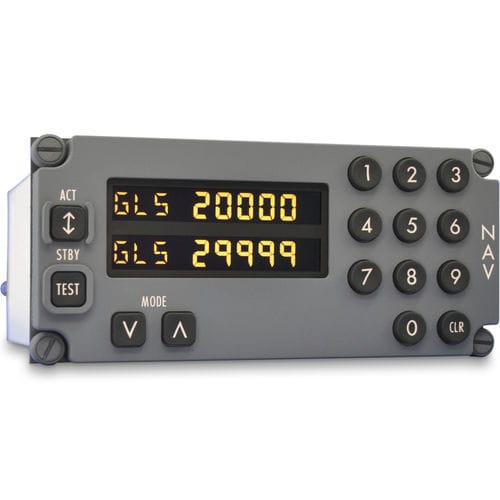

NAV/COM ILS G7501-01

VORmontato su pannelloper aereo

Il Gables G7501-01 è certificato da Boeing per l'installazione sul B737-NG e sul 737-MAX. Descrizione Fornisce il controllo della sintonizzazione di VOR, ILS, DME, MLS e GLS Fornisce il monitoraggio e la registrazione dei guasti interni Design a prova di fuoriuscita di liquidi Design affidabile dell'interruttore (un milione di attivazioni) Display a LED bianchi e illuminazione del pannello per una maggiore affidabilità Capacità di test incorporato (BIT) Il design modulare offre flessibilità per layout personalizzati La struttura modulare contribuisce a una manutenzione economica MTBF (calcolato): 22.000 ore di funzionamento Informazioni aggiuntive Dimensioni - 2.610 (altezza) x 5,735 (larghezza) x 5,5 (profondità) pollici, esclusi i connettori posteriori Peso - 2.5 libbre (massimo) Gamma di frequenza - GLS - da 20.000 a 99.999, ILS/VOR (VHF NAV) - da 108,00 MHz a 117,95 MHz, MLS - da 500 a 699 Alimentazione - Alimentazione - 115VAC@400Hz. 4w max, illuminazione pannello e LCD 0-5VAC variabile (LED) Connettori - J1 Accoppiamento: BACC63CB22-55SN, o connettore equivalente a 55 pin, J2 Accoppiamento: BACC63CB22-55S8 o connettore equivalente a 55 pin Colore - Pannello frontale - Grigio non riflettente FEDSTD 595b36118, marcature sul pannello frontale - Bianco FEDSTD 595b37875 (FuturaMediumfont), pulsanti - Nero non riflettente FED STD 595b37038 Conformità ARINC 429, ARINC 709, ARINC 710, ARINC 711, ARINC 720, ARINC 727, ARINC 755, Boeing D6-38859-1, Boeing D6-52191-1 Rev B, RTCA/DO-160D (Ambientale), RTCA/DO-178B (Software) Certificazione - Velivolo - B737-MAX, B737-NG Certificazione - Regolamentazione - TSO-C36e, TSO-C40c, TSO-C66c, TSO-C104, TSO-C161 MTBF calcolato (ore op) - 22,000
