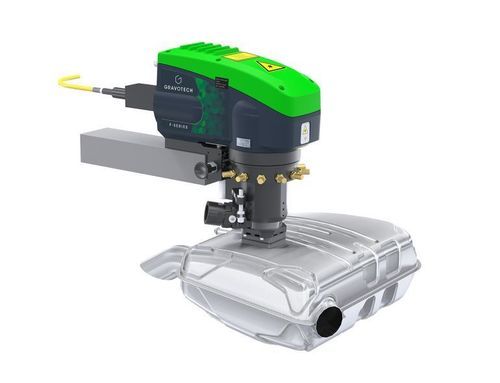

Macchina per incisione laser Mini-inline

per metalloper materie plastichecompatta

Panoramica
Semplificate l’integrazione della vostra macchina di marcatura laser con il Mini-inline: questo concetto di sicurezza laser protegge il fascio e facilita l’estrazione delle particelle evitando i costi e i vincoli di un involucro laser di classe 1.

Principali vantaggi

• SICUREZZA: Non è necessario un ingombrante involucro di classe 1. Il Mini-inline isola il fascio laser e i suoi sensori di sicurezza verificano il posizionamento del pezzo e del Mini-inline prima dell’emissione, proteggendo l’operatore e l’ambiente di lavoro.
• COMPATTO: Ingombro ridotto progettato per essere aggiunto a linee di produzione esistenti e per integrarsi in spazi ristretti (installazioni orizzontali o verticali). Può essere montato su celle robotizzate o fissato alla testa laser per operazioni in linea.
• CONVENIENTE: Costi di acquisizione e integrazione inferiori rispetto a un involucro completo di classe 1; installazione più rapida senza grandi studi preliminari o reingegnerizzazione della linea di produzione.

Compatibilità e utilizzo

• Sorgenti laser compatibili: Fiber, MOPA, Ibrido (CO2+Fiber), Green (DPSS).
• Area di marcatura tipica: area di marcatura compatta dedicata ai flussi di lavoro integrabili.
• Pezzi idonei: pezzi grandi in metallo o plastica in cui è richiesto il marcaggio localizzato e l’estrazione delle particelle nel punto di marcatura.

Sistemi di sicurezza
Il Mini-inline integra più misure di sicurezza per prevenire emissioni laser non intenzionali:

• Sensori induttivi per pezzi metallici
• Sensori ottici per pezzi in plastica o non metallici
• Sensore di presenza Mini-inline
• Relè di sicurezza per interbloccare la sorgente laser fino al soddisfacimento delle condizioni

Estrazione aria & manutenzione
Progettazione a doppia parete con aspirazione locale nella zona di marcatura per un’efficiente evacuazione di fumi e particelle. L’imbuto è facilmente rimovibile per la pulizia. I cicli di marcatura tipici prima della pulizia sono elevati (il produttore indica fino a ~70.000 cicli a seconda dell’applicazione), riducendo i tempi di fermo e i costi di manutenzione.

Integrazione & produttività
Progettato per essere installato direttamente sulla linea di produzione o su un braccio robotico. Poiché il Mini-inline porta l’imbuto di sicurezza al pezzo (invece di racchiudere l’intero pezzo in un grande armadio), i tempi ciclo rimangono bassi e la produttività viene preservata per la produzione ad alta velocità.

Applicazioni

• Marcatura e tracciabilità di pezzi industriali (automotive, aerospaziale, manifatturiero)
• Integrazioni con celle robotiche per marcatura in linea
• Marcatura di componenti metallici e plastici di grandi dimensioni o di forme complesse dove è preferibile una soluzione locale di classe 1

Caratteristiche / specifiche tecniche

• Teste di marcatura compatibili: serie Fiber, MOPA, Hybrid, Green (DPSS)
• Sorgenti laser supportate: Fiber, MOPA, DPSS/Green, Hybrid
• Area di marcatura standard: 32 mm x 42 mm (1.26" x 1.65"); altre dimensioni su richiesta
• Materiali idonei: metalli e plastiche
• Funzionalità di sicurezza: sensori induttivi (metallo), sensori ottici (plastica), sensore di presenza Mini-inline, interblocco tramite relè di sicurezza
• Estrazione aria: imbuto a doppia parete con estrazione locale di particelle/fumi al punto di marcatura
• Manutenzione facile: imbuto rimovibile per la pulizia; cicli molto elevati tra le manutenzioni a seconda dell’applicazione (produttore indica fino a ~70.000 cicli di marcatura)
• Temperatura di esercizio: 10 a 40 °C (50 a 104 °F)
• Temperatura massima ammissibile del pezzo: 100 °C
• Dimensioni (AxLxP): 293 mm x 192 mm x 168 mm (11.54 x 7.56 x 6.61 in)
