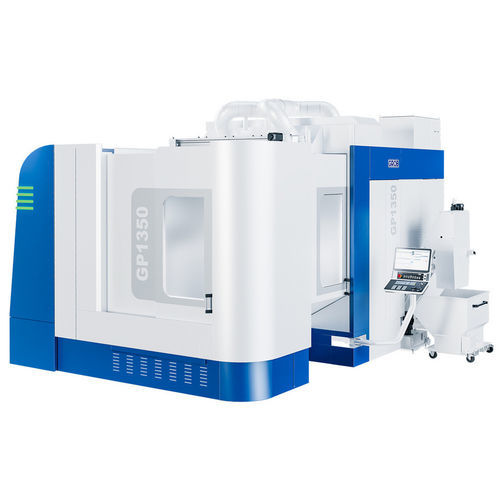

Centro di lavoro 5 assi GP1350

universaleper taglioa portale

Panoramica del prodotto
Il GP1350 è un centro di lavorazione a portale 5 assi progettato per la lavorazione di precisione di componenti grandi e complessi. La struttura portale ammortizzata, gli assi dinamici e l'elevata capacità utensili consentono cicli brevi e flessibilità produttiva per pezzi pesanti e sovradimensionati.

Punti chiave

• Progetto portale 5 assi per lavorazioni ad alta precisione su pezzi di grandi dimensioni e peso
• Magazzino utensili ad alta capacità (fino a 408 posti) per lunghi cicli senza sorveglianza
• Mandrini potenti e assi dinamici per elevati asporti
• Testa di fresatura universale con sottosquadro -2,5° ed ingombro compatto per ridurre i tempi di set-up
• Pronto per automazione (cambiapallet, sistemi di stoccaggio pallet, robot GROB)

Applicazioni / Settori

• Aerospaziale
• Ingegneria meccanica
• Automotive
• Tecnologie energetiche
• Stampi e laminazione

Punti tecnici salienti

• Magazzino utensili: magazzino integrato a doppia fila con cambio dinamico verso il mandrino; configurazione ergonomica; fino a 408 posti per una produzione efficiente
• Mandrini e assi ad alte prestazioni: mandrini ottimizzati per alte velocità di taglio e movimenti assiali dinamici per ridurre i tempi di lavorazione
• Flessibile ed economico: testa di fresatura universale con sottosquadro -2,5°, progettata per lavorare grandi pezzi mantenendo un ingombro macchina compatto
• Ready4Automation: progettato per linee produttive automatizzate; possibili estensioni: cambiapallet, sistemi di stoccaggio pallet e sistemi robotizzati GROB (GMR)

Dati tecnici
Corsa in X- / Y- / Z-asse [mm] : 1,400/1,950/1,100
Velocità max in X- / Y- / Z-asse [m / min] : 60/50/50
Dimensioni max del pezzo [mm] (senza / con pallet) : Ø 1,400x1,100/Ø 1,250x1,100
Diametro d'ingombro max [mm] : Ø 1,750x1,650 ***
Tempo chip-to-chip t1 secondo VDI 2852 [s] a velocità nmax 11,000 [rpm] : 4.7
Precisione di posizionamento* in X- / Y- / Z-asse [mm]* : 0.006
Precisione di ripetibilità in A- / B-asse [mm]* : < 0.0025
Piano / dimensione pallet [mm] : fino a Ø 1400 / 1,250 x 1,000
Peso max pezzo [kg] (piano / pallet / cambiapallet) : fino a 3,600 **
Lunghezza max utensile [mm] : 500/900 **

* Secondo ISO 230-2:2014
** opzionale
*** Possibile solo con restrizioni

Specifiche tecniche

• Modello: GP1350
• Tipo macchina: centro di lavorazione a portale 5 assi
• Corse (X / Y / Z) [mm]: 1,400 / 1,950 / 1,100
• Velocità max assi (X / Y / Z) [m/min]: 60 / 50 / 50
• Dimensioni max pezzo (senza / con pallet) [mm]: Ø 1,400 x 1,100 / Ø 1,250 x 1,100
• Diametro d'ingombro max [mm]: Ø 1,750 x 1,650 (con restrizioni)
• Tempo chip-to-chip t1 (VDI 2852) a nmax 11,000 rpm [s]: 4.7
• Precisione di posizionamento (X / Y / Z) [mm]: 0.006
• Precisione di ripetibilità (A / B) [mm]: < 0.0025
• Piano / dimensione pallet [mm]: fino a Ø 1,400 / 1,250 x 1,000
• Peso max pezzo [kg]: fino a 3,600 (piano / pallet / cambiapallet) — opzionale
• Lunghezza max utensile [mm]: 500 / 900 (opzionale)
• Capacità magazzino utensili: fino a 408 posti
• Prontezza per automazione: cambiapallet, sistemi di stoccaggio pallet, sistemi robotizzati GROB (GMR)
