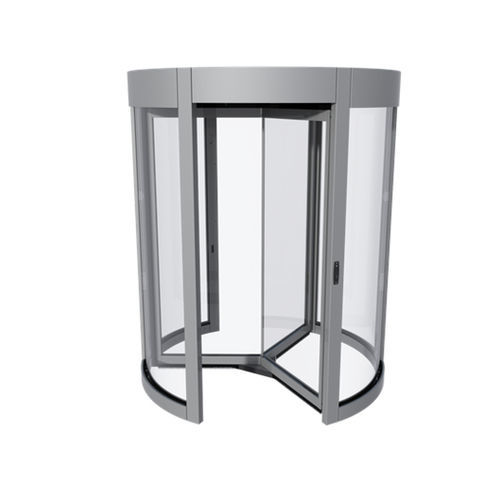

Porta girevole automatica GyroSec

di sicurezzaper aeroporto

Il GyroSec impedisce il pedinamento e il piggyback. Quando riceve un segnale dal sistema di controllo degli accessi o dal pulsante di uscita, GyroSec ruota per consentire il passaggio autorizzato. Specifiche principali Alimentazione: 230Vac 50Hz o 115 Vac 60 HZ Potenza nominale: 230V AC - 1,4 A / 115V AC - 2,8A Tensione logica: 24V DC Temperatura di funzionamento da 0° a 50 Grado di protezione IP / MCBF/ MTTR: IP33/1,5M cicli / meno di 30 min Portate (valori approssimativi): Lettore di prossimità: "Hands Free", 48 passaggi al minuto (contemporaneamente in entrambe le direzioni) Pin Pad: 30 passaggi al minuto (simultaneamente in entrambe le direzioni) Lettore di prossimità + Pin Pad: 20 passaggi al minuto (contemporaneamente in entrambe le direzioni) Porta girevole di sicurezza motorizzata per installazione interna/semiesterna GyroSec è un prodotto di sicurezza premium nell'offerta di tornelli Gunnebo. Si tratta di un design elegante in grado di mantenere visibile il pavimento finito esistente, offrendo una scelta di livelli di sicurezza che impediscono il tailgating e il piggybacking. Come opzione, è disponibile un sistema APB anti piggy backing di base, che offre un adeguato compromesso tra prestazioni e prezzo, e un sistema APB avanzato opzionale, per prestazioni e flusso di passaggio superiori. Offre l'ingresso e l'uscita autorizzati simultaneamente ed entrambe le direzioni sono controllabili elettronicamente. Alla ricezione di un segnale dal sistema di controllo accessi o da un pulsante, le ante della porta ruotano per consentire il passaggio autorizzato. Se l'utente autorizzato non utilizza il primo settore disponibile, il GyroSec consentirà un ingresso valido attraverso il settore successivo. Il GyroSec è in grado di respingere e allarmare l'utente potenzialmente non autorizzato ed evita l'intrappolamento.
