Cellula robotizzata di carico RPL-30KG

di pallettizzazioneper la produzioneper macchina utensile

Panoramica

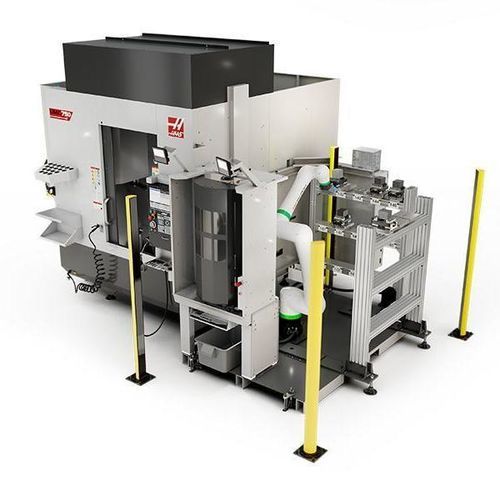

Il sistema robotizzato di carico pallet Haas RPL-30KG include il robot Haas da 30 kg, la stazione di carico, la barriera fotoelettrica*, il telaio per pallet e 3 pallet a punto zero (espandibile fino a 15 pallet). Include l'opzione Zero Point Ready, auto window e remote jog handle se acquistato con una macchina. Richiede l'opzione Zero Point Ready, auto window e remote jog handle se acquistato separatamente.

Caratteristiche principali

• Progettazione completa per celle di lavoro pallettizzate
• Integrazione plug-and-play con UMC e VMC tramite controllo Haas
• Configurazione e operatività direttamente dal controllo Haas
• Sistema a doppio punto zero per serraggio pallet rigido e ripetibile
• Include stazione di carico, telaio e 3 pallet a punto zero (espandibili)
• Espandibile fino a 15 pallet; secondo telaio opzionale per arrivare a 30 pallet

Note

• Il sistema a doppio punto zero richiede una pressione dell'aria minima di 100 psi (6,9 bar) fornita dalla macchina.
• I robot Haas sono coperti da una garanzia completa di due anni.
• *Le regioni che richiedono conformità CE ricevono una recinzione di sicurezza invece della barriera fotoelettrica.

Importante

• Il peso combinato dell'unità di presa e del pezzo non deve superare la portata nominale del robot. Superare la portata nominale influirà negativamente sul movimento e sulla sicurezza.

Disponibilità
Disponibile all'ordine, consegna stimata maggio 2026.

Caratteristiche / Specifiche tecniche

• Assi: Controlled Axes: 6
• Capacità: Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Sistema Zero Point: Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• Movimento: Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• Velocità: Max Speed: 78.7 ips / 2,000 mm/s
• Generale: Mounting Method: Pedestal Mount
• Dimensioni - Spedizione: Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
