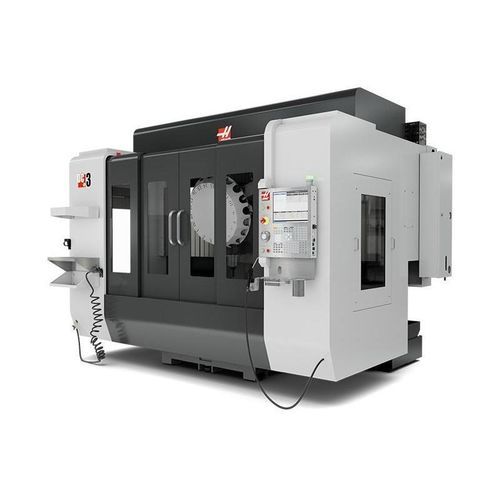

Centro di lavoro 3 assi DC-3/40

verticaleper il settore aerospazialeper pezzi di grandi dimensioni

Panoramica
Il DC-3/40 è un centro di foratura/maschiatura a portale con 78,7 in / 2000 mm di corsa sull'asse X per accogliere pezzi lunghi e stretti o configurazioni produttive ad alta densità. La testa mandrino del portale si muove sugli assi X e Z, mentre il tavolo si muove su Y ed è completamente supportato per carichi pesanti. La macchina è fornita con mandrino CT40 a 10 000 giri/min e cambio utensili a torretta ad alta velocità da 20 posti. Sono disponibili mandrini opzionali a 12 000 o 15 000 giri/min.

Applicazioni
Adatta ai settori delle costruzioni, automobilistico e aeronautico; può lavorare pezzi lunghi oltre 2 m e larghi 0,5 m, comprese estrusioni lunghe, canali d'acciaio, angolari e tubi.

Caratteristiche chiave

• Corsa X 78,7 in / 2000 mm per pezzi lunghi e configurazioni ad alta densità
• Mandrino CT40 10 000 giri/min (12 000 o 15 000 giri/min opzionali)
• Cambio utensili a torretta ad alta velocità, capacità 20 utensili
• Scarico trucioli posteriore con lavaggio frontale per una gestione efficiente dei trucioli

Descrizione macchina
La testa mandrino del portale si sposta in X e Z; il tavolo si sposta in Y ed è completamente supportato sulla sua lunghezza per gestire carichi maggiori. Il cambio a torretta e i mandrini ad alta velocità opzionali riducono i tempi di ciclo negli ambienti produttivi intensivi.

Spostamenti / Dimensioni (selezionati)
Asse X: 78,70 in / 2000 mm
Asse Y: 19,70 in / 500 mm
Asse Z: 11,80 in / 300 mm
Da naso mandrino a tavolo (~ max): 17,7 in / 450 mm
Da naso mandrino a tavolo (~ min): 5,9 in / 150 mm

Mandrino (selezionato)
Potenza max: 15,0 hp / 11,2 kW
Velocità max: 10000 rpm (12k o 15k opzionali)
Coppia max: 52,0 ft-lbf @ 3000 rpm / 70,5 Nm @ 3000 rpm
Sistema di trasmissione: Inline Direct-Drive
Conicità: CT40
Lubrificazione cuscinetti: Grasso confezionato
Raffreddamento: Raffreddamento a liquido

Tavolo (selezionato)
Lunghezza: 82,7 in / 2100 mm
Larghezza: 19,7 in / 500 mm
Larghezza scanalatura a T: 0,630 in / 16 mm
Distanza centro scanalature T: 3,94 in / 100 mm
Numero di scanalature T standard: 5
Carico max sul tavolo (distribuito): 1323 lb / 600 kg

Velocità di avanzamento
Taglio max: 1100 ipm / 27,9 m/min
Rapidi X: 1200 ipm / 30,5 m/min
Rapidi Y: 1400 ipm / 35,6 m/min
Rapidi Z: 1400 ipm / 35,6 m/min

Cambio utensili (selezionato)
Tipo: Torretta
Capacità: 20 utensili
Diametro utensile max (pieno)**: 4,3 in / 110 mm
Diametro utensile max, grande (adiacente vuoto)**: 6,3 in / 160 mm
Lunghezza utensile max (da linea di riferimento): 7,90 in / 200 mm
Peso utensile max: 11,0 lb / 5,0 kg
Utensile-a-utensile (avg): 1,50 s
Truciolo-a-truciolo (avg): 2,50 s

Maschiatura
Velocità max di maschiatura: 5000 rpm

Generale / Utilities
Capacità refrigerante: 66 gal / 250 L
Aria richiesta: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar
Tubo aria in linea: 3/8 in
Pressione aria min: 80 psi / 5,5 bar

Note
* Tutte le specifiche elencate sono per la configurazione standard della macchina. L'equipaggiamento opzionale può modificare le specifiche. I mandrini ad alte prestazioni opzionali possono avere requisiti di alimentazione differenti. ** I cambiatori utensili opzionali possono avere dimensioni massime diverse; utensili extra-large possono richiedere posizioni adiacenti vuote.

Specifiche tecniche

• Modello: DC-3/40
• Tipo di macchina: Centro di foratura/maschiatura a portale, 3 assi (testa portale X/Z, tavolo Y)
• Corsa X: 78,7 in / 2000 mm
• Corsa Y: 19,7 in / 500 mm
• Corsa Z: 11,8 in / 300 mm
• Mandrino standard: 10 000 rpm, CT40 (12k e 15k opzionali)
• Potenza mandrino (max): 15,0 hp / 11,2 kW
• Cambio utensili: Torretta, 20 utensili
• Dimensione tavolo (L×W): 82,7 in × 19,7 in / 2100 mm × 500 mm
• Carico max sul tavolo (distribuito): 1323 lb / 600 kg
• Velocità di taglio max: 1100 ipm / 27,9 m/min
• Rapidi (X/Y/Z): 1200 / 1400 / 1400 ipm
• Capacità refrigerante: 66 gal / 250 L
• Requisito aria: 4 scfm @ 100 psi
• Caratteristiche standard: scarico trucioli posteriore con lavaggio frontale, corsa tavolo portale completamente supportata
