Radar primario ASR-NG

secondariodi sorveglianzadi avvicinamento

La sfida
I fornitori di servizi di navigazione aerea devono mantenere una piena consapevolezza della situazione per garantire la sicurezza del traffico aereo con diverse tipologie di velivoli e condizioni operative. È necessario rilevare e tracciare bersagli non cooperativi, velivoli senza pilota e operare in ambienti con parchi eolici e interferenze come 4G/LTE.

La nostra soluzione

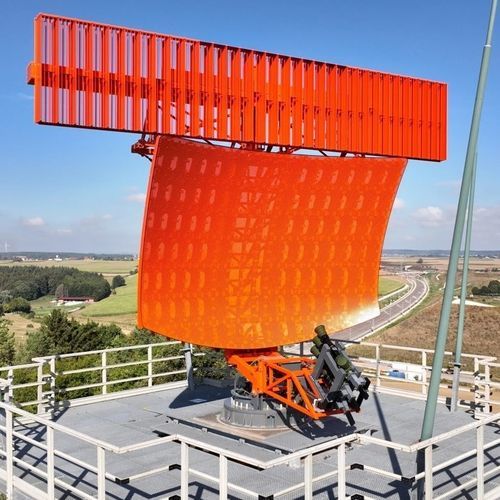

ASR‑NG di HENSOLDT è un radar modulare e scalabile 3D in banda S a stato solido, sensore per il controllo di avvicinamento che fornisce sorveglianza primaria e secondaria (PSR e SSR) per aeroporti regionali e internazionali. Il sistema implementa rilevamento e tracciamento Doppler completamente digitale con elaborazione concorrente a triplo fascio e formazione elettronica del fascio. Un alimentatore antenna a tre corna abilita la rilevazione 3D in PSR e la misura dell'altitudine di bersagli non cooperativi.

Caratteristiche

• Consapevolezza della situazione:
  • Annulamento dinamico del clutter
  • Mitigazione automatica dei parchi eolici
  • Informazioni di altitudine 3D dal terzo fascio PSR
  • Portata PSR estesa fino a 120 NM
• Sorveglianza:
  • Radar primario in banda S con failover e ridondanza
  • Monopulse dualmente ridondante
  • Radar secondario integrato (SSR)
  • IFF Mode 5 opzionale
• Affidabilità e operazioni:
  • Monitoraggio e controllo remoto
  • Manutenzione preventiva ridotta
  • Programma di estensione della vita utile
  • Elevata disponibilità operativa

Vantaggi

• Rilevamento e tracciamento da ultraleggeri a velivoli supersonici
• Copertura velocità senza zone cieche tra 0 e 1.200 nodi
• Miglior rilevamento, risoluzione e tracciamento grazie all'elaborazione concorrente a triplo fascio e alla formazione elettronica del fascio
• Portate di rilevamento fino a 120 NM e copertura in altitudine fino a 50.000 ft
• Informazioni di altitudine 3D per bersagli non cooperativi
• Mitigazione dei parchi eolici comprovata
• Scelta tra quattro opzioni di frequenza

Specifiche tecniche

• Modello: ASR‑NG
• Banda radar: S‑band multi‑beam 3D a stato solido
• Sorveglianza primaria e secondaria: PSR e SSR
• Alimentazione antenna a tre corna che consente rilevamento 3D in PSR
• Misura dell'altitudine di bersagli non cooperativi (terzo fascio PSR)
• Elaborazione: rilevamento e tracciamento Doppler completamente digitale con elaborazione concorrente a triplo fascio e formazione elettronica del fascio
• Gestione del clutter: ottimizzazione sito e algoritmi auto‑apprendenti; annullamento dinamico del clutter
• Mitigazione parchi eolici: mitigazione automatica comprovata
• Portata: portate di rilevamento PSR fino a 120 NM; copertura altitudine fino a 50.000 ft
• Gamma di velocità: copertura senza zona cieca tra 0 e 1.200 nodi
• Ridondanza: failover e ridondanza implementati; monopulse dualmente ridondante
• IFF: IFF Mode 5 opzionale
• Varianti di schieramento: configurazioni civili e deployable disponibili
• Manutenzione & supporto: monitoraggio e controllo remoto; manutenzione preventiva ridotta; programma di estensione della vita utile
• Conformità: conforme a ICAO Allegato 10 Volume III/IV e agli standard di sorveglianza EUROCONTROL
• Opzioni di frequenza: scelta di quattro frequenze
