Radar di rilevamento ECRS Mk1

per aereo

Panoramica
Il velivolo da combattimento Eurofighter Typhoon è considerato la spina dorsale di molte forze aeree in Europa e Medio Oriente. Per garantirne la longevità e che il Typhoon continui a essere un moltiplicatore di forza, il caccia sta ricevendo aggiornamenti di capacità, inclusa l'introduzione di un nuovo sistema radar. In passato gli Eurofighter si basavano sulla tecnologia radar a scansione meccanica (M-Scan). Tuttavia, gli ultimi sviluppi nelle prestazioni e nella scalabilità dei radar a scansione elettronica hanno reso possibile l'implementazione della tecnologia AESA (active electronically-scanned array) nel caccia.

La nostra soluzione

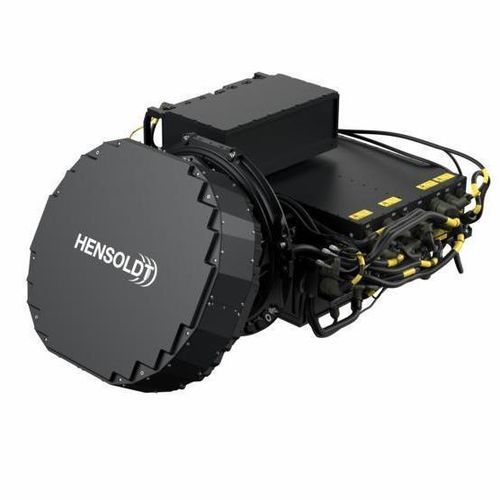

In collaborazione con Indra, HENSOLDT sta sviluppando un radar e-scan potenziato per l'Eurofighter Typhoon, basato su elementi del Captor-E/Mk0. Le caratteristiche principali sono un nuovo ricevitore multicanale e nuovi moduli trasmettitore-ricevitore a banda larga (TRM), che forniscono funzioni radar migliorate e capacità estese di guerra elettronica. I principali obiettivi nel dominio radar sono un riconoscimento e una classificazione dei bersagli più precisi, maggiore agilità e misure di protezione elettronica (EPM) ulteriormente migliorate. Le funzioni di guerra elettronica comprendono sia nuove misure di supporto elettronico (ESM) sia capacità di attacco elettronico (EA), estendendo il sensore principale del Typhoon da radar da caccia classico a un vero sistema multifunzionale. Il muso dell'Eurofighter è più grande rispetto a tutti i caccia comparabili, il che consente un'antenna molto più grande e quindi più potente rispetto agli aerei concorrenti. Questo, insieme alla possibilità di ruotare meccanicamente l'antenna con un angolo di vista maggiore, aumenta sia l'area di rilevamento sia il campo visivo rispetto ad altri sistemi radar AESA.

Caratteristiche

• Campo visivo: +/- 90°
• Agilità di frequenza molto elevata
• Nuforme d'onda digitali
• Rilevamento e tracciamento più rapidi di bersagli multipli
• Prestazioni di tracciamento migliorate
• Maggiore rilevamento di segnali deboli
• Guidamento missilistico esteso
• Immagini SAR ad altissima risoluzione
• Modalità aria-terra, inclusi GMTI e STAP
• Funzioni di supporto elettronico e attacco elettronico adattate

Vantaggi

• Copertura angolare superiore del 50% rispetto ai radar AESA tradizionali
• Larga banda
• Superiori capacità di rilevamento
• Prestazioni di rilevamento molto elevate anche in ambienti con forte clutter e interferenze
• Installazione possibile su tutti gli Eurofighter Typhoon a partire dal Tranche 2
• Funzioni EW integrate
• Percorso di aggiornamento per nuove funzioni

Caratteristiche / specifiche tecniche

• Modello: ECRS Mk1 (sistema radar comune Eurofighter)
• Tecnologia: array a scansione elettronica attiva (AESA)
• Componenti principali: ricevitore multicanale; moduli trasmettitore-ricevitore a banda larga (TRM)
• Campo visivo: +/- 90°
• Agilità di frequenza: molto elevata
• Forme d'onda: nuove forme d'onda digitali
• Tracciamento: rilevamento e tracciamento più rapidi di bersagli multipli; prestazioni di tracciamento migliorate
• Sensibilità: maggiore rilevamento di segnali deboli
• Supporto missili: capacità di guida missilistica estesa
• SAR: immagini SAR ad altissima risoluzione
• Modalità aria-terra: GMTI e STAP
• Guerra elettronica: misure integrate di supporto elettronico (ESM) e attacco elettronico (EA)
• Installazione: compatibile con Eurofighter Typhoon a partire dal Tranche 2
• Aggiornabilità: percorso di aggiornamento per nuove funzioni e funzioni EW integrate
