Tester a corrente di Foucault RO 7000

per avionicaper l'aeronauticaportatile

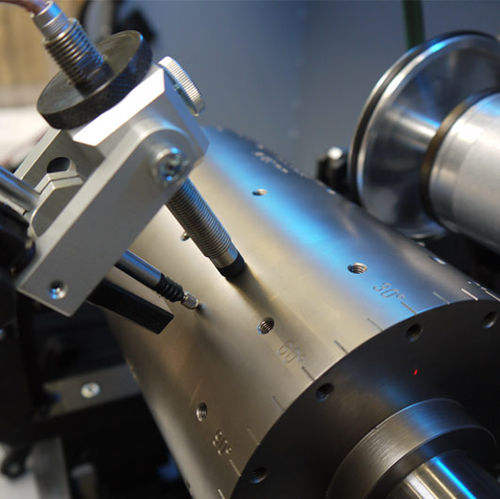

Il runout quantifica una differenza radiale o assiale dell'albero tra le superfici o le lunghezze ideali e quelle reali. Il runout viene controllato durante la produzione o la riparazione di un albero rotante. Il sistema di ispezione portatile RO 7000 di Hofmann fornisce una soluzione per misurare il runout radiale e assiale di rotori e altre parti cilindriche in più piani assiali. Durante una misurazione, un rotore sarà supportato per esempio in un tornio, in blocchi a V o su rulli. I rotori possono essere ruotati da un azionamento motorizzato o manualmente. Il sistema consiste in un controller di misurazione da collegare a un PC, un set di sensori e il software di misurazione Orbistar. Il software fa la differenza Orbistar aiuta a impostare un compito di misurazione specifico, acquisisce e visualizza i dati di misurazione, fornisce strumenti per l'analisi dei dati e genera rapporti completi. Allo stesso tempo il software compensa la comune influenza del movimento dell'asse dell'albero sulla misura. Pertanto, sono fondamentali gli algoritmi speciali di valutazione dei dati e l'uso di sensori di riferimento. In questo modo si ottengono risultati che sono comparabili tra diversi dispositivi di misurazione. Il runout sarà misurato usando sensori di prossimità che sono forniti con staffe che si interfacciano a basi magnetiche standard. La posizione angolare sarà catturata con una ruota encoder, che è guidata dalla superficie del rotore, o utilizzando un sensore di velocità. Misurazione elettrica del runout inclusa Una caratteristica speciale del RO 7000 è la sua capacità di misurare il runout elettrico simultaneamente con un sensore tattile (runout meccanico) e un sensore a correnti parassite (runout totale). Il runout elettrico è la differenza tra il runout totale e quello meccanico, cioè
