Sensore di posizione lineare HMC series

angolaresenza contattomagnetico

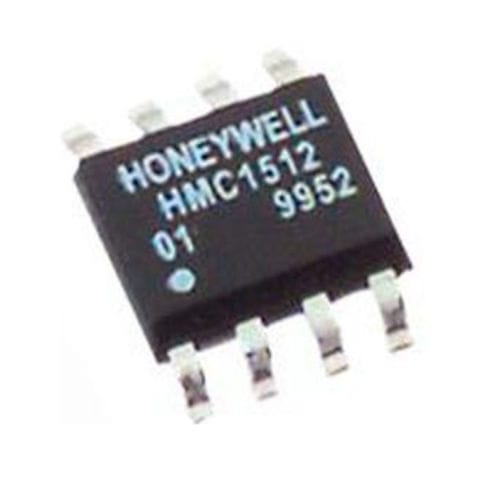

I modelli Honeywell HMC1501 e HMC1512 sono sensori compatti a montaggio superficiale progettati per rilevare spostamenti lineari, angolari o rotatori in campi magnetici saturanti. L'HMC1501 è dotato di un singolo ponte di Wheatstone in modalità saturata che emette una tensione in base alla direzione del flusso magnetico, mentre l'HMC1512 utilizza due elementi a ponte per un campo angolare esteso. Entrambi offrono soluzioni convenienti e poco ingombranti per applicazioni OEM ad alto volume quali il rilevamento della posizione, la rilevazione della velocità e dell’angolo di rotazione e la misurazione di precisione senza contatto. Sfruttando la tecnologia magnetoresistiva anisotropica (AMR) di Honeywell, questi sensori offrono una risoluzione inferiore al grado e al millimetro, tollerano ampie distanze tra magnete e sensore e resistono a urti e vibrazioni meglio rispetto alle alternative basate sull’effetto Hall. Specifiche Prestazioni Caratteristiche Ponti di Wheatstone a 4 elementi Rilevamento assoluto Disponibili in confezione Tape & Reel Intervallo lineare effettivo Sensori a montaggio superficiale Ampio intervallo angolare Coefficiente di temperatura dell’offset del ponte ±100 ppm/°C (tipico) (TA da -40 °C a +125 °C) (HMC1501 e HMC1512) Coefficiente termico della resistenza del ponte 2800 ppm/°C (tipico) (Vb = 5 volt, TA = da -40 °C a +125 °C) (HMC1501 e HMC1512) Coefficiente di temperatura della sensibilità -3200 ppm/°C (tipico) (Vb = 5 volt, TA da -40 °C a +125 °C) (HMC1501 e HMC1512) Errore di isteresi 0,017° (tipico) (campo > 80 Oe, Vb = 5 volt) (HMC1501 e HMC1512) 30 µV (tipico) (campo > 80 Oe, Vb = 5 volt) (HMC1501 e HMC1512) Densità di rumore 100 nV/√Hz (tipica) (a 1 Hz, Vb = 5 volt) (HMC1501) 70 nV/√Hz (tipica) (a 1 Hz, Vb = 5 volt) (HMC1512) Offset del ponte 0 mV/V (tipico) (campo = 80 Oe) (HMC1512 Ponte A) 0 mV/V (tipico) (campo = 80 Oe) (HMC1512 Ponte B) 3 mV/V (tipico) (campo = 80 Oe) (HMC1501) ±7 mV/V (campo = 80 Oe) (HMC1501)
