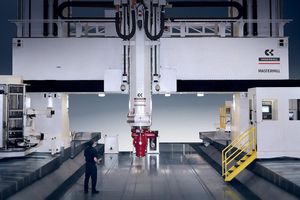

Le parti principali di tutte le macchine sono identiche: traversa, ram e teste accessorie.
Il design flessibile e modulare permette tre diverse configurazioni:
Tipo P (Planomiller) - portale fisso
Tipo G (Gantry) - guide inferiori
Tipo GU (Gantry) - guide superiori
Una gamma completa di teste accessorie ad alto contenuto tecnologico consente all'utilizzatore finale di avere sempre a disposizione la soluzione ottimale per le proprie esigenze applicative.
L'utilizzo di componenti standard migliora l'affidabilità delle macchine riducendo costi e tempi di consegna.
Specifiche tecniche:
Distanza tra le colonne - 2.800 fino a 10.000mm
Sezione RAM - 500 x 500 - 630 x 630mm
Coppia - Nm 1.200 - 1.850 - 2.500
Assi - 3+2 o 5
Asse W - Traversa fissa o mobile
Tavole rotanti verticali
Le Atlas Vision, così come le Atlas Hydro, possono essere equipaggiate, in base alle esigenze produttive, con tavole girevoli per tornitura, alesatura, fresatura, tornitura-fresatura e rettifica. L'intera gamma è concepita con la tecnologia a sostentamento idrostatico.
Grazie al design modulare, è possibile configurare la tavola in base ad una serie di caratteristiche e dimensioni:
Max. diametro tornibile fino a 5.000 mm
Diametro tavola rotante fino a 4.000 mm
Portata tavola girevole fino a 50 ton
Velocità tavola rotante fino a 200 giri/min
Potenza tavola girevole fino a 150 kW
