Simulatore per drone SkyRF® Generator

per ricerca e sviluppoFTD

Panoramica

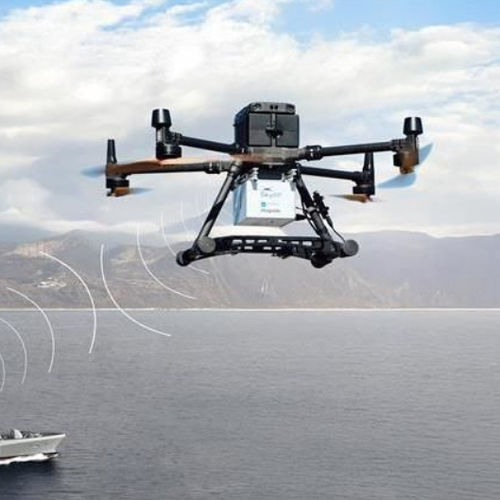

Lo SkyRF® Generator è un generatore RF di bersagli e scenari basato su RPAS, progettato per produrre bersagli virtuali in quota per test e certificazione IFF (Identification Friend or Foe) e PSR (Primary Surveillance Radar). Consente la generazione di bersagli e la simulazione di scenari in volo, riducendo la necessità di complessi assetti a terra e offrendo configurazioni di prova flessibili per misure CNS (Comunicazione, Navigazione, Sorveglianza).

Caratteristiche principali

• Generazione di bersagli e simulazione di scenari in quota tramite RPAS
• Simulazione SSR nelle Modalità 1, 2, 3/A e C con funzioni di transponder e interrogatore
• Modulo transponder opzionale che supporta Mode S e Mode 5
• Progettato per supportare la certificazione IFF secondo gli standard AIMS (Mode 5)
• Bersaglio dinamico a 360° configurabile per l'allineamento dei sensori PSR
• RCS (sezione radar), scostamento Doppler e portata configurabili
• Simulazione di bersagli missilistici/di traiettoria balistica con velocità, Doppler e RCS configurabili
• Trasmissione di segnali a livello RF che consente ai radar di rilevare e tracciare bersagli virtuali

Applicazioni

• Certificazione dei sistemi IFF e test conformi a Mode 5 / AIMS
• Allineamento e verifica dei sensori PSR (zone di atterraggio, intersezioni di piste)
• Test e validazione dei Combat Management System
• Prove di radar contro-batteria e difesa missilistica con traiettorie balistiche simulate

Capacità tecniche (sintesi)

• Modalità SSR supportate: 1, 2, 3/A, C (transponder e interrogatore)
• Transponder opzionale per la simulazione Mode S e Mode 5
• Capacità Mode 5 destinata a supportare i processi di certificazione IFF AIMS
• Generazione dinamica di bersagli a 360° con Doppler, RCS e portata configurabili per l'allineamento PSR
• Simulazione a livello RF di bersagli inclusi velocità e profili Doppler configurabili per traiettorie di tipo balistico

Specifiche tecniche

• Tipo di prodotto: generatore RF di bersagli e scenari basato su RPAS (configurazione SkyRF® Generator)
• Modalità SSR supportate: Modalità 1, 2, 3/A, C; Mode S e Mode 5 opzionali con modulo transponder
• Obiettivo di conformità: simulazione Mode 5 progettata per supportare la certificazione IFF AIMS
• Allineamento PSR: bersaglio dinamico 360° con Doppler, RCS e portata configurabili
• Simulazione missile/balistica: RCS, scostamento Doppler e velocità configurabili lungo traiettorie realistiche
• Uscita segnale: trasmissioni a livello RF per la rilevazione e il tracciamento radar di bersagli virtuali
• Deliverable: brochure prodotto (PDF) e video di animazione disponibili
