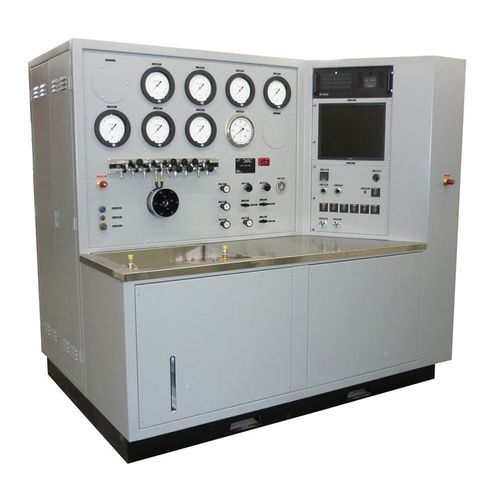

Banco per test in pressione D39222

elettricodi portataper test di temperatura

Questo banco di prova è progettato per testare e regolare le unità di controllo del carburante (FCU) APU nuove o revisionate. Il modello 39222 è dotato di una pompa in grado di fornire 5 GPM a 50 PSI di MIL-PRF-7024 Tipo 2 all'unità in prova (UUT). Un motore di azionamento da 10 HP è montato nell'area del lavandino per azionare la UUT; il motore è completamente regolabile fino a 5400 RPM. Il modello 39222 incorpora un sistema di acquisizione dati basato su computer che utilizza hardware National Instruments. I segnali della strumentazione, tra cui pressione, flusso del fluido, velocità di azionamento, volt CC, ohm CC, volt CA, ohm CA e temperatura del fluido, vengono inseriti nell'hardware di acquisizione dati. Un programma software personalizzato legge, visualizza e traccia i parametri necessari per completare le procedure di test. Il banco di prova comprende un alimentatore da 115VAC 400Hz con regolazione della tensione per simulare l'alimentazione dell'aereo. La capacità di leggere la tensione e la resistenza CA è incorporata nel circuito elettrico e alimentata nel sistema di acquisizione dati. Il sistema elettrico comprende anche un alimentatore da 30 VCC. Anche questo alimentatore ha la regolazione della tensione e la capacità di leggere la tensione e la resistenza in corrente continua; anche questi segnali sono inseriti nel sistema di acquisizione dati. Informazioni aggiuntive LARGHEZZA - 84 pollici PROFONDITÀ - 60 pollici ALTEZZA - 78 pollici PESO - Circa 4000 libbre. FLUIDO - MIL-PRF-7024 Tipo 2, capacità di 30 gal PRESSIONE MAX - 50 PSIG PORTATA MAX - 5 GPM MOTORE DI AZIONAMENTO - 10 CV A 5400 GIRI/MIN
