GPU diesel TY-GPU series

mobileper veicoloper aereo

Descrizione del prodotto

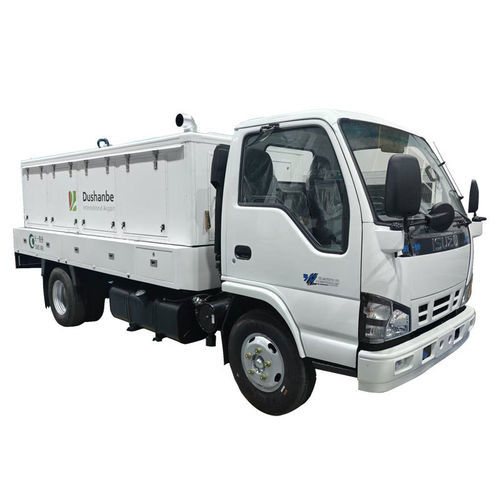

Il veicolo di alimentazione per aeromobili è un'unità di alimentazione a terra montata su veicolo, progettata per fornire alimentazione AC a 400 Hz e DC a 28 V agli aeromobili a terra e per consentire l'avviamento del motore. È installata su un telaio di veicolo di seconda categoria ed è azionata da un motore diesel collegato a un generatore sincrono AC brushless che eroga una uscita trifase quattro fili 400 Hz 115/200 V CA e un'uscita 28 V CC.

Modelli e tabelle tecniche
TY-GPU140SP Unità di alimentazione a terra

• Modello e nome prodotto: TY-GPU140SP Unità di alimentazione a terra
• Dimensioni complessive (L×W×H, mm): 5900 × 1880 × 2300
• Peso (kg): 5200
• Livello di rumore (dB(A)): ≤85
• Tipo di carburante: Diesel
• AC corrente nominale (A): 406
• AC frequenza nominale (Hz): 400
• Fattore di potenza nominale: 0.8
• Capacità di sovraccarico AC: 125% per 5 min; 150% per 10 s
• Potenza nominale AC (kVA): 140
• Tensione nominale AC (V): 115/200
• Intervallo di tensione in regime permanente AC (V): 112–120.5
• Intervallo di tensione transitoria: Conforme alla norma MH/T 6019-2014
• DC corrente nominale (A): 800
• DC corrente di sovraccarico 5 min (A): 1000
• Potenza nominale DC (kW): 23
• Tensione nominale DC (V): 28
• Intervallo di tensione in regime permanente DC (V): 24–29.5

TY-GPU180SP Unità di alimentazione a terra

• Modello e nome prodotto: TY-GPU180SP Unità di alimentazione a terra
• Dimensioni complessive (L×W×H, mm): 5900 × 1880 × 2300
• Peso (kg): 5600
• Livello di rumore (dB(A)): ≤85
• Tipo di carburante: Diesel
• AC corrente nominale (A): 522
• AC frequenza nominale (Hz): 400
• Fattore di potenza nominale: 0.8
• Capacità di sovraccarico AC: 125% per 5 min; 150% per 10 s
• Potenza nominale AC (kVA): 180
• Tensione nominale AC (V): 115/200
• Intervallo di tensione in regime permanente AC (V): 112–120.5
• Intervallo di tensione transitoria: Conforme alla norma MH/T 6019-2014
• DC corrente nominale (A): 800
• DC corrente di sovraccarico 5 min (A): 1000
• Potenza nominale DC (kW): 23
• Tensione nominale DC (V): 28
• Intervallo di tensione in regime permanente DC (V): 24–29.5

Caratteristiche / specifiche tecniche

• Serie: Serie TY-GPU (modelli mostrati: TY-GPU140SP, TY-GPU180SP)
• Applicazione: Alimentazione di aeromobili a terra e avviamento motori
• Uscita AC: 400 Hz trifase quattro fili; tensione nominale 115/200 V
• Uscita DC: 28 V DC per i sistemi aeronautici
• Potenza nominale AC: 140 kVA (TY-GPU140SP), 180 kVA (TY-GPU180SP)
• Corrente nominale AC: 406 A (TY-GPU140SP), 522 A (TY-GPU180SP)
• Frequenza nominale AC: 400 Hz
• Fattore di potenza: 0.8
• Capacità di sovraccarico AC: 125% per 5 min; 150% per 10 s
• Intervallo di tensione in regime permanente AC: 112–120.5 V
• Corrente nominale DC: 800 A; corrente di sovraccarico 5 min: 1000 A
• Potenza nominale DC: 23 kW
• Tensione nominale DC: 28 V; intervallo di tensione in regime permanente: 24–29.5 V
• Livello di rumore: ≤85 dB(A)
• Tipo di carburante: Diesel
• Dimensioni complessive (entrambi i modelli): 5900 × 1880 × 2300 mm (L×W×H)
• Peso: 5200 kg (TY-GPU140SP), 5600 kg (TY-GPU180SP)
• Prestazioni di tensione transitoria: Conforme alla norma MH/T 6019-2014
