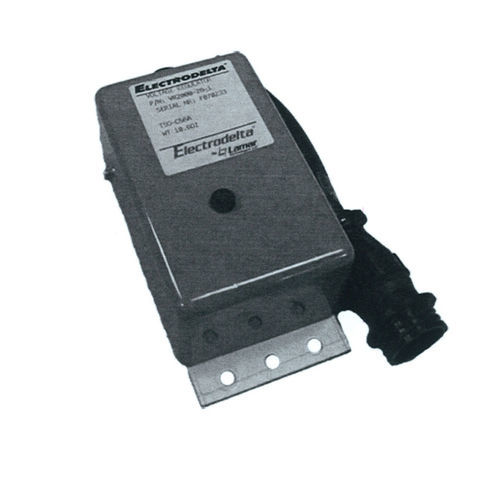

Regolatore di tensione per aereo di linea VR2000-14-2

Regolatore 14 volt Vari velivoli Liberty XL Aprire il commutatore dell'alternatore prima di collegare o scollegare il regolatore/contatore di corrente. Se si desidera una maggiore precisione di regolazione della tensione, il filo giallo (Pin 6) (punto di regolazione) può essere indirizzato verso un punto più lontano da qualsiasi bus di alimentazione di apparecchiature sensibili alla tensione. Il pin di ingresso 7 (filo arancione) è l'alimentazione dei circuiti di protezione e deve essere collegato a un interruttore automatico separato. Questo circuito deve essere protetto da un fusibile sull'alternatore. I fili provenienti dal collegamento dello shunt devono essere intrecciati tra loro e sottoposti a fusibili in corrispondenza dello shunt. La portata dello shunt raccomandata è di 100A/100mV. Se è necessario uno shunt di potenza diversa per il contatore di carico dell'alternatore, è possibile aggiungere un secondo shunt in sequenza con quello indicato Il peso è di .7 LBS MAX.
