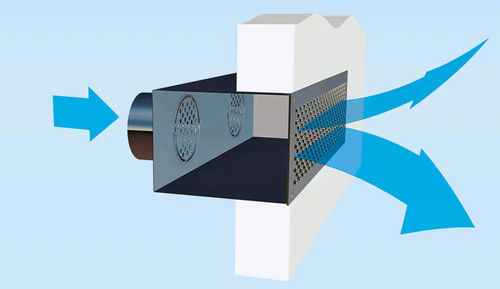

Diffusore d'aria BLQ

Panoramica
Il diffusore BLQ per gradini garantisce la ventilazione efficace di grandi locali ed è particolarmente adatto a cinema, teatri e sale da concerto.

Applicazione e installazione
Progettato per l'installazione su pavimento a pressione. L'apporto d'aria può essere disposto, per esempio, sotto il fronte finestrato tramite una cassa d'aria a elemento a striscia. Il diffusore può essere impiegato con carichi di raffreddamento ridotti o in combinazione con superfici di raffreddamento statiche per fornire il flusso d'aria nuovo condizionato richiesto.

Caratteristiche principali

• Distribuzione uniforme dell'aria senza correnti d'aria anche con grandi differenze di temperatura
• Aspetto discreto grazie all'installazione incassata a gradino, integrandosi con l'architettura esistente
• Possibilità di personalizzazione del colore in tutti i sistemi colore (es. RAL, Pantone); finiture speciali come acciaio inossidabile su richiesta
• Flusso d'aria di spostamento a bassa turbolenza con elevata penetrazione del getto

Design / Opzioni
Disponibile opzionalmente con elemento di strozzamento. Colori personalizzati e materiali speciali disponibili su richiesta.

Dati tecnici (sintesi)
Dati per LpA = 35 dB(A):
Portata aria di mandata [m3/h]: fino a 200 per diffusore (a seconda della dimensione)
Perdita di carico [Pa]: < 10
Delta temperatura (aria ambiente - aria di mandata) [K]: 1 - 6
Potenza sonora [dB(A)]: ≤ 35
Altezza dal pavimento [mm]: 122
Dimensioni (lunghezza x altezza in mm): max. 1340 x max. 240
Profondità [mm]: 103

Impressioni / Casi d'uso
Applicazioni tipiche: gradini e zone con gradinate in teatri, sale da concerto e locali simili che richiedono un apporto d'aria di mandata discreto e a bassa turbolenza.

Specifiche tecniche

• Modello / serie: BLQ
• Portata aria di mandata: fino a 200 m3/h per diffusore (a seconda della dimensione)
• Perdita di carico: < 10 Pa
• Delta temperatura (aria ambiente - aria di mandata): 1 - 6 K
• Potenza sonora: ≤ 35 dB(A)
• Altezza dal pavimento: 122 mm
• Dimensioni massime (L x H): max. 1340 x max. 240 mm
• Profondità: 103 mm
• Design / opzioni: elemento di strozzamento disponibile; personalizzazione del colore (RAL, Pantone, ecc.); finiture speciali (es. acciaio inossidabile) su richiesta
• Installazione: per installazione su gradino / pavimento a pressione; apporto d'aria tramite cassa a striscia possibile
