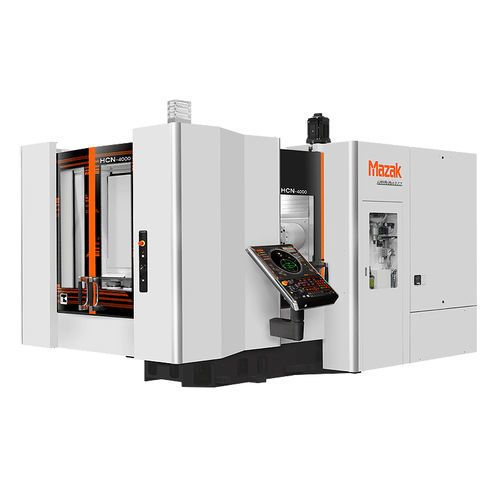

Centro di lavoro 3 assi HCN-4000

orizzontaleper l'aeronauticaper lavori pesanti

Ampia gamma di dimensioni e mandrini e strutture ad alta rigidità per lavorazioni ottimizzate Elettromandrini progettati per soddisfare una vasta gamma di esigenze di lavorazione La struttura del basamento interamente in fusioni di ghisa ad alta rigidità, è rinforzata con adeguate nervature per la massima stabilità Ampia e diversificata disponibilità di automazioni per una maggiore produttività Struttura macchina ad alta rigidità per maggiori prestazioni e lavorazione stabili Struttura ad alta rigidità La struttura è rinforzata con nervature strategicamente collocate per garantire la massima stabilità durante le lavorazioni più gravose. Design a piano inclinato dell'asse X Le guide lineari dell'asse X sono montate su due altezze diverse per garantire un'elevata rigidità e un peso totale ridotto. Rigidità e precisione sono dati dalle guide molto vicino al centro di gravità. Guide lineari a ricircolo di rulli su tutti gli assi La serie HCN utilizza guide lineari con pattini a ricircolo di rulli sugli assi X, Y e Z per lavorazioni gravose e di alta precisione o. Accoppiamento a coni Il pallet e la tavola rotante sono accoppiati da 4 coni (femmina sotto il pallet e maschio sulla tavola) per garantire un'elevata rigidità e un'alta precisione di posizionamento ripetibile durante il cambio di pallet. Il pallet singolo dell'HCN-5000S e dell'HCN-5000/50S è fissato direttamente alla tavola della macchina.
