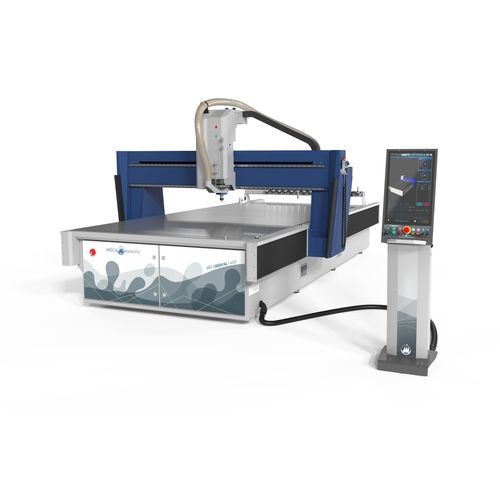

Fresatrice CNC MECASIGN NL

verticaleper l'aeronautica3 assi

Presentazione
La fresatrice ideale concepita per un utilizzo semplice ad elevate prestazioni. Grazie a queste numerose caratteristiche, la MECASIGN NL è una macchina versatile che comprende tutto il necessario per lavorazioni precise e rapide.

I PUNTI DI FORZA
Sistema tutto in uno:

• Macchina che comprende tutto l'essenziale per il taglio in fresatura oppure, fresa + lama, mediante teste multifunzione

Tipologie di utensili / funzioni disponibili:

• Lame verticali fisse o vibranti
• Lame orientabili fisse o vibranti
• Rulli sagomati per cordonatura
• Lama a disco
• Penna per incisioni o marcature superficiali

Numerose funzionalità incluse di serie:

• Piano aspirante in alluminio a zone indipendenti
• Naso aspirante regolabile
• Puntatore laser
• Punzoni di riscontro a scomparsa

Materiali lavorabili
Attrezzatura perfetta per il taglio e lavorazioni di una moltitudine di materiali rigidi in lastra o semirigidi e flessibili in bobina:

• Polimeri: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… in lastre compatte o alveolari
• Materiali non ferrosi: Alluminio, Ottone, Rame, Zinco…
• Compositi: Alucobond®, Dibond® e simili
• Pannelli a nido d'ape: Nida®, Nomex®,…
• Pannelli compositi per stampi e modelli
• Metalli duri (in determinate condizioni): acciaio, acciaio inox, titanio...
• Pannelli a base minerale
• Caoutchouc e derivati
• Schiume di tutte le densità
• Carta, cartone e derivati
• Plastiche (PVC, PS, PET, PETG, ABS, PC…)

Magazzino utensile

• Magazzino utensile sopraelevato con 10-15 postazioni per coni ISO30 e/o teste multifunzione
• 2 modelli tastatore utensile (secondo configurazione macchina)

Controllo numerico e interfaccia

• Touch Screen da 21’’ verticale su consolle mobile
• IHM intuitivo, moderno e semplice con guida online per l'operatore

DESCRIZIONE TECNICA

• Struttura: struttura monoblocco e portale mobile in acciaio meccanosaldato di grosso spessore
• Piano: tavola fissa in alluminio calibrato (rivestimento martire in opzione)
• Guide: guide prismatiche rettificate con pattini precaricati a ricircolo di sfere
• Trasmissione: vite a ricircolo di sfere su tutti gli assi (doppia vite sull'asse X)
• Motorizzazione: motori brushless con decoder assoluto su tutti gli assi (2 motori sull'asse X)

DIMENSIONI (modelli)
MECASIGN NL 3121 / MECASIGN NL 4121
Corsa Asse X in mm: 3085 / 4085
Corsa Asse Y in mm: 2070 / 2070
Corsa Asse Z in mm: 245 / 245
Passaggio tra i montanti (senza l'utilizzo dei punzoni pneumatici) in mm: 2260 / 2260
Passaggio sotto il portale o naso di aspirazione in mm: 320 / 320
Lunghezza in mm (pompe aspiranti non comprese): 4470 / 5470
Larghezza in mm: 2963 / 2963
Altezza in mm: 2250 / 2250
Peso medio in kg: 3700 / 4500

ELETTROMANDRINI
Modello: HSD951-SM
Potenza massima S1-S6 in kW: 8 - 9,6
Coppia massima S1/S6: 6,4 / 7,7 Nm a 12 000 rpm
Velocità di rotazione giri/min: 0 a 24 000 rpm
Sistema di raffreddamento: ARIA
Metodo di raffreddamento: Ventilazione forzata
Cambio utensile: Automatico ISO-30

caratteristiche / specificazioni tecniche

• Modelli disponibili: MECASIGN NL 3121, MECASIGN NL 4121
• Corsa X: 3085 mm (3121) o 4085 mm (4121)
• Corsa Y: 2070 mm
• Corsa Z: 245 mm
• Passaggio tra i montanti: 2260 mm
• Passaggio sotto portale/naso aspirazione: 320 mm
• Lunghezza totale: 4470 mm (3121) / 5470 mm (4121) (pompe aspiranti non comprese)
• Larghezza: 2963 mm
• Altezza: 2250 mm
• Peso medio: ~3700 kg (3121) / ~4500 kg (4121)
• Struttura: monoblocco con portale mobile in acciaio meccanosaldato
• Piano: tavola fissa in alluminio calibrato (rivestimento martire opzionale)
• Guide prismatiche rettificate con pattini precaricati
• Trasmissione: viti a ricircolo di sfere su tutti gli assi (doppia vite asse X)
• Motori brushless con decoder assoluto su tutti gli assi (2 motori asse X)
• Elettromandrino HSD951-SM: 8-9,6 kW, fino a 24.000 rpm, raffreddamento ad aria, cambio utensile automatico ISO-30
• Magazzino utensile 10-15 postazioni (ISO30 / teste multifunzione)
• Dotazioni standard: piano aspirante a zone, naso aspirante regolabile, puntatore laser, punzoni a scomparsa
• Interfaccia: Touch screen 21" su consolle mobile, IHM intuitiva
