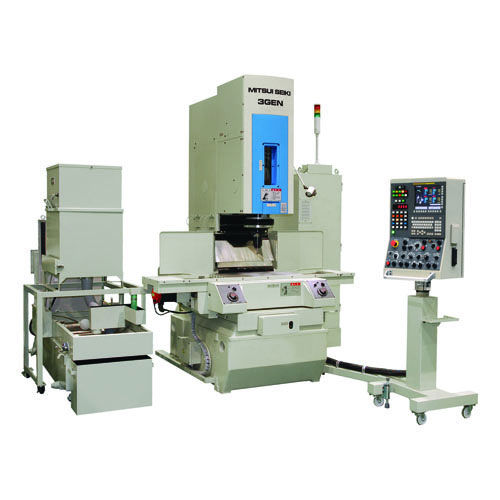

Macchina di rettifica 2 assi 3GEN

per il settore aerospaziale

Le superfici di scorrimento V-F degli assi X e Y, la testa del mandrino, i lati superiore e inferiore dei ponti trasversali sono raschiati per una precisione geometrica estremamente elevata. L'asse Z è controllato a CN e sono disponibili due tipi di controllo (asse Z come avanzamento di taglio e asse Z come ciclo di taglio).●Per quanto riguarda il ciclo di taglio dell'asse Z, la vite a ricircolo di sfere ha realizzato l'alta velocità di 200 cicli/min (a 25 mm di corsa). Anche a questa velocità, la precisione del punto morto inferiore è di 2μm (J300G, J4GDN, J6GCN, J7GAN). ●In J3GEN, il motore lineare viene adottato sull'asse Z (prima applicazione pratica per macchine utensili). Il ciclo di taglio dell'asse Z di 400 cicli/min (a 25 mm di corsa), impossibile per i modelli tradizionali, è stato realizzato per ridurre drasticamente i tempi di lavorazione del taglio di contornatura.●Per il materiale della testa viene adottata una colata a bassa dilatazione termica. L'errore dovuto allo spostamento di calore è estremamente piccoloSpecificazione
