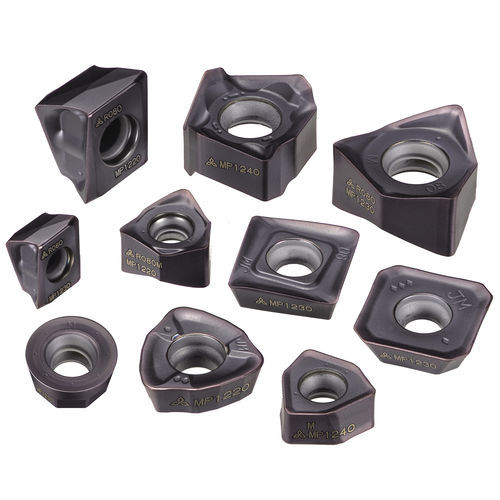

Inserto da taglio di fresatura MP1200

per lavorazioneper acciaioper lega acciaio inossidabile

Riepilogo
La serie MP1200 comprende tre gradi per fresatura in metallo duro con rivestimento PVD progettati per migliorare la stabilità del processo contrastando i meccanismi di danneggiamento tipici: cricche termiche, usura per intaglio, usura della faccia di sfoglia e scheggiature del tagliente.

Rivestimento e substrato
La serie utilizza il rivestimento multistrato PVD Gene-Tenax™ con controllo nanometrico degli strati, che limita la propagazione delle crepe ottimizzando spessore e adesione degli strati. L’architettura combina uno strato base AlTiN arricchito in Al per resistenza al calore e all’usura e uno strato funzionale composito AlTiN per migliorare la resistenza all’ossidazione e ridurre l’incollamento su acciai inox, leghe resistenti al calore e leghe di titanio. Il substrato in metallo duro è stato sviluppato tramite simulazioni di taglio che hanno analizzato carico sul tagliente, distribuzione delle temperature e cicli termici per coprire un’ampia gamma di applicazioni di fresatura.

Gradi e impieghi consigliati

• MP1220: grado orientato alla resistenza all’usura per condizioni di taglio stabili; raccomandato per acciai legati.
• MP1230: grado bilanciato per fresatura generale di acciai e acciai inox.
• MP1240: grado ad alta resistenza alla rottura per tagli instabili o ad elevato carico; applicabile fino a titanio e leghe resistenti al calore.

Prestazioni e applicabilità
I test su acciaio legato (42CrMo4) hanno dimostrato che MP1220 raggiunge oltre il doppio della resistenza alla rottura rispetto a un grado PVD convenzionale in condizioni di elevato carico, riducendo anche l’usura della faccia di sfoglia e la formazione di cricche termiche. Il taglio rimane stabile su lunghezze di taglio estese, diminuendo il rischio di guasti improvvisi dell’inserto.

Compatibilità portautensili e applicazioni
La serie MP1200 è compatibile con circa 20 piattaforme di frese (es.: AHX, ASX, AJX, BRP, VPX, VOX, WSX) e supporta applicazioni come fresatura frontale, fresatura a spalla, fresatura laterale, fresatura ad alto avanzamento e fresatura multifunzionale.

Specifiche tecniche

• Famiglia prodotto: serie MP1200 (inserti per fresatura in metallo duro rivestiti PVD)
• Rivestimento: Gene-Tenax™ PVD multistrato con controllo nanometrico
• Struttura rivestimento: strato base AlTiN ricco in Al; strato funzionale composito AlTiN
• Substrato: metallo duro ottimizzato tramite simulazioni di taglio
• Gradi disponibili: MP1220, MP1230, MP1240
• Prestazioni dimostrate: MP1220 >2× resistenza alla rottura vs grado PVD convenzionale in test su 42CrMo4
• Compatibilità utensili: ~20 piattaforme incl. AHX, ASX, AJX, BRP, VPX, VOX, WSX
• Applicazioni tipiche: fresatura frontale, a spalla, laterale, ad alto avanzamento, multifunzionale
• Materiali idonei: acciai, acciai inox, leghe resistenti al calore, leghe di titanio
