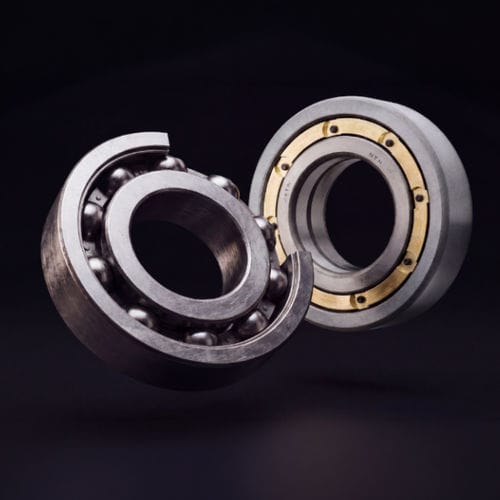

Cuscinetto a sfere MEGAOHM™

in ceramicain acciaioin ottone

MEGAOHM™ — Cuscinetto isolato che protegge i motori elettrici dall'erosione elettrica

Panoramica
Il cuscinetto isolato MEGAOHM™ è progettato per proteggere i motori elettrici dai danni causati da correnti parassite ad alta frequenza. Applica un rivestimento spesso in allumina sul bordo esterno per aumentare la resistenza elettrica, preservare la lubrificazione e ridurre buchi e crepe che causano guasti prematuri.

Fenomeno e conseguenze dell'erosione elettrica
L'erosione elettrica si verifica quando correnti parassite attraversano il cuscinetto. Le scariche ripetute provocano piccole cavità, crepe e degrado del lubrificante, riducendo significativamente la vita utile del cuscinetto e causando guasti prematuri del motore e aumenti dei costi di manutenzione.

Come si sviluppa il danno da corrente parassita

• La corrente elettrica scorre attraverso il cuscinetto.
• La dispersione di corrente indebolisce il materiale e il lubrificante.
• Si staccano piccole particelle metalliche dai componenti del cuscinetto.
• Queste particelle circolano e causano piccole cavità e crepe sulle superfici di rotolamento.

Soluzioni di protezione a confronto

• Grassi conduttivi — dissipano la corrente; efficienza elettrica bassa e instabile; applicazioni tipiche: piccoli motori e elettrodomestici.
• Cuscinetti isolati (resina) — isolamento sull'anello esterno; efficaci fino a ~1.000 V ma non oltre ~120°C; soluzione economica per motori a bassa tensione.
• Cuscinetti isolati ceramici (MEGAOHM™) — rivestimento in allumina sull'anello esterno; resistenza molto elevata fino a 3.000 VDC; adatti a motori AC, turbine eoliche e generatori.
• Cuscinetti ibridi — soluzione isolante completa e permanente per applicazioni molto esigenti (VE, alte velocità, aerospaziale).

La protezione offerta da MEGAOHM™

• Isolamento elettrico ad alte prestazioni: rivestimento spesso in allumina sulla superficie esterna dell'anello esterno.
• Elevata resistenza elettrica: protezione fino a 3.000 VDC.
• Intercambiabilità dimensionale: compatibile con cuscinetti standard per sostituzione diretta.
• Opzioni di gabbia: gabbia in acciaio e gabbia in ottone a seconda delle dimensioni del motore.

Applicazioni

• Motori AC/DC
• Servomotori
• Pompe, ventilatori e compressori
• Turbine eoliche e generatori
• Veicoli elettrici e altre applicazioni ad alte prestazioni o aerospaziali

Vantaggi

• Massima protezione contro le correnti parassite (resistenza fino a 3.000 VDC).
• Maggiore durata di cuscinetti e motori riducendo piccole cavità, crepe e degrado del lubrificante.
• Produzione con dimensioni standard per una rapida risposta manutentiva tramite intercambiabilità.

Specifiche tecniche

• Denominazione: MEGAOHM™ (cuscinetto isolato con rivestimento ceramico)
• Rivestimento isolante: spessa ceramica di allumina sull'anello esterno
• Resistenza elettrica: fino a 3.000 VDC
• Opzioni gabbia: gabbia in acciaio e gabbia in ottone (a seconda delle dimensioni)
• Intercambiabilità: dimensioni compatibili con cuscinetti standard
• Norme: fabbricato secondo ISO 492, DIN 620 e JIS 1514
