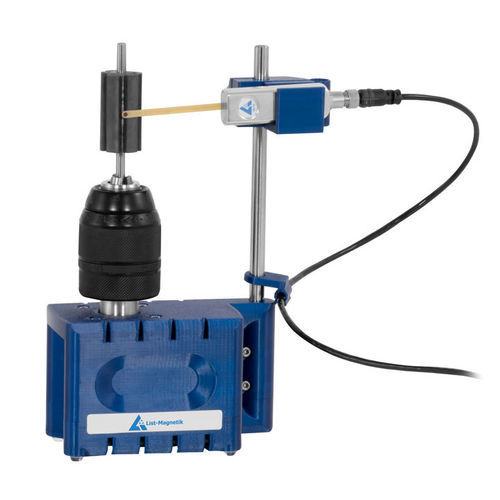

Magnetometro digitale Rotor-Check 400

portatileper il settore aeronautico

Descrizione del Prodotto
Il dispositivo di test del campo magnetico Rotor-Check 400 è un apparecchio di test pratico per misurare il profilo della forza del campo magnetico dei rotori. Il dispositivo e la sonda di misurazione sono collegati direttamente tramite USB a un PC Windows. È ideale per misurazioni e analisi precise del campo magnetico.

• Test del profilo della forza del campo magnetico di un rotore
• Connessione diretta del dispositivo e della sonda tramite USB a un PC Windows
• Ideale per misurazioni e analisi precise del campo magnetico

Parametri di Misurazione Possibili

• Qualità del magnete o della magnetizzazione
• Errori di assemblaggio del pacchetto di laminazione
• Influenze dovute all'eterogeneità del nucleo laminato
• Posizione del pacchetto di laminazione rispetto all'albero
• Magnetizzazione del campo disperso
• Punte di poli locali e globali
• Densità di flusso al centro del polo
• Larghezza del polo
• Spostamento del polo
• Confronto dei poli

Funzionalità
Un motore passo-passo preciso e ad alta risoluzione ruota il rotore di 360° in pochi secondi. Con il software gratuito RotorCheck, è possibile registrare e valutare statisticamente una curva precisa della forza e dell'angolo del campo magnetico. La sonda di misurazione è posizionata a una distanza costante dal rotore utilizzando un dispositivo di fissaggio regolabile in altezza per garantire misurazioni magnetiche comparabili durante la rotazione e una forza del campo magnetico precisa su tutto il profilo del rotore.
L'asse del rotore può avere uno spessore fino a 13 mm. Il dispositivo di fissaggio della sonda è regolabile in altezza fino a 12 cm, consentendo una gestione flessibile per diverse dimensioni di rotori.
I valori di misurazione possono essere esportati direttamente come grafico o file CSV (ad esempio, per Microsoft Excel) utilizzando il software RotorCheck.
Contenuto della Consegna
Il Rotor-Check 400 viene fornito con una sonda a lingua trasversale PM4-TR. La consegna include 3 supporti per la sonda di misurazione per misurazioni assiali o radiali. Manicotti adattatori per distanze specifiche al rotore magnetico sono disponibili su richiesta.
Il Rotor-Check 400 e la sonda di misurazione sono collegati a un PC o laptop con due porte USB e non richiedono alimentazione esterna aggiuntiva.
Esempio di Applicazione
Il dispositivo è adatto per misurare e analizzare rotori magnetici in varie applicazioni industriali.

Dati Tecnici
Unità di misura: A/cm – kA/m – Gauss – mTesla commutabili (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Sonda: Sonda a lingua trasversale LM-MP-PM4-TR
Gamma di misurazione del campo DC: 0-40,000 A/cm (± 4000mT)
Precisione: ± 1 A/cm fino a 50 A/cm, ± 2% del valore misurato da 50 A/cm
Direzione di misurazione: Radiale o Assiale
Risoluzione: 0,1 A/cm (0,01 mT)
Diametro massimo del rotore: d ≤ 60 mm
Altezza della sonda: massimo 12 cm
Supporto dell'asse del rotore: d = 0,3 mm - 13 mm
Distanza minima di misurazione: 0,3 mm (quando la sonda tocca il rotore)
Display: Forza del campo istantanea su una o più rotazioni
Numero di punti di misurazione: per rotazione (360°), regolabile 300 / 500 / 1000 punti
Durata della misurazione: regolabile: 23 / 45 / 90 secondi per 360°
Memorizzazione della curva: file CSV (ad esempio, per importazione in Microsoft Excel), file immagine (.png)
Calibrazione: Calibrazione del punto zero tramite software (deve essere eseguita senza il rotore inserito)
Connessione: 2 x USB – Porta a PC
Alimentazione: USB
Dimensioni: 120 x 60 x 195 mm
Peso: 780 g

Caratteristiche / Specifiche

• Apparecchio di test per misurare il profilo della forza del campo magnetico dei rotori
• Connessione USB diretta a PC Windows
• Sonda regolabile in altezza fino a 12 cm
• Diametro massimo del rotore: 60 mm
• Gamma di misurazione fino a 40,000 A/cm (± 4000mT)
• Risoluzione: 0,1 A/cm (0,01 mT)
• Memorizzazione come CSV o PNG
• Calibrazione del punto zero tramite software
• Alimentazione tramite USB
• Dimensioni: 120 x 60 x 195 mm
• Peso: 780 g
