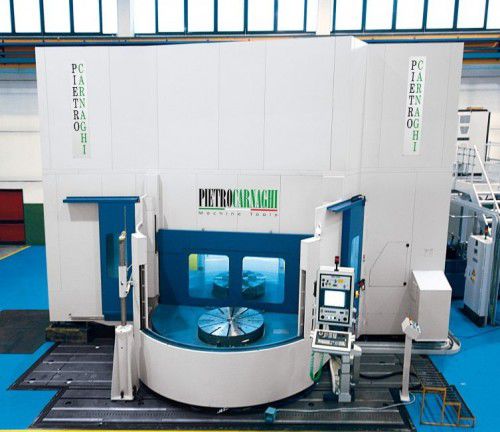

Macchina di tornitura verticale ATF series

CNC3 assiper l'aeronautica

Il Centro verticale di tornitura e fresatura Pietro Carnaghi modello ATF é stato concepito in forma costruttiva compatta termo-simmetrica ad un montante collocato sopra al basamento. Il tornio ATF può essere equipaggiato con un sistema di doppio pallet rotante (0-180°), per poter eseguire sul pallet esterno il centraggio pezzo in tempo mascherato, mentre il pallet interno è in lavorazione. La compattezza, la rigidità e la precisione estrema di questa configurazione rendono il pallet ATF una soluzione ideale per le lavorazioni delle più precise componenti meccaniche. Diametro tavola - pallet - mm - 630 / 800 - 1000 / 1250 Peso ammesso - t - 2 - 3 Potenza in tornitura - kw - 60 / (100) Altezza di tornitura - mm - 750 - (1000) - (1200) - (1500) - (1800) Sezione barra - mm - 250 x 250 Corsa carro asse Z - mm - 1000 / (1250) / (1500) Potenza in fresatura - kw - 37 Max g/min. - RPM - 3000 - (6000) Avanzamenti rapidi assi X-Z - mm/min - 30000
