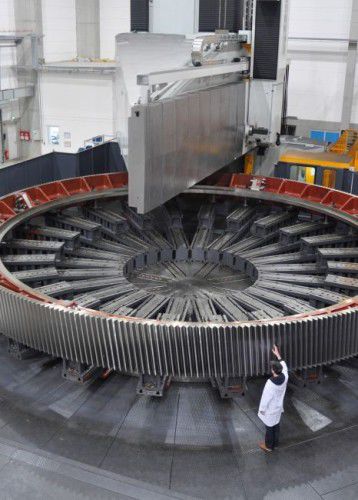

Macchina di tornitura verticale AS series

CNCper l'aeronautica

Torni verticali di grossa dimensione, SERIE AS. Sono caratterizzati da una struttura estremamente rigida, con un singlo montante a colonna, fissato a terra. La struttura è molto funzionale per la lavorazione di grandi diametri, avendo una considerevole capacità di aumentare il diametro lavorabile L’incastellatura é costituita da un basamento contenente il mandrino ed il cambio comando rotazione piattaforma e da un singolo montante, con guide per scorrimento della traversa mobile. Questa é concepita in forma e dimensioni largamente sufficienti per sopportare le più severe condizioni di lavoro. Un sofisticato meccanismo di compensazione meccanica della traversa e del montante è stato sviluppato in anni di esperienze in differenti campi applicativi: dalle lavorazione di componenti per il settore nucleare, all’aerospazio. Tre differenti tipi di tiranti di compensazione agiscono al fine di minimizzare le deflessioni geometriche, generate dalle grosse masse in movimento sugli assi lineari della macchina. Inoltre le strutture vengono progettate con l’ausilio dell’analisi ad elementi finiti (FEM) e vengono sottoposte a cicli di stabilizzazione termica di distensione. Diametro tavola - mm - 6000 - 6500 - 8000 - 8000 - 10000 - 10000 - 10000 Peso standard - t - 200 - 200 - 200 - 200 - 350 - 350 - 350 Peso ammesso - t - 250 - 250 - 350 - 350 - 500 - 500 - 500 Potenza in tornitura - kW - 150 - (230) - (300) Altezza di tornitura: traversa fissa - mm - 1500 Altezza di tornitura: traversa mobile - mm - 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000 Sezione barra - mm - 350 x 350 - (400 x 400) - (500 x 500) - (600 x 600) Corsa carro asse Z - mm - 1500 - (2000) - (2500) - (3000) - (3500) - (4000) Potenza in fresatura - kW - 40 / 60 / 71 /100
