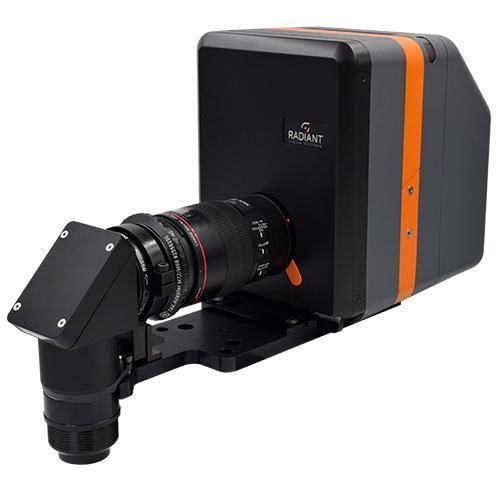

Obiettivo per telecamara ad alta risoluzione XRE 35

Panoramica
La lente XRE 35 è una soluzione di test per display near‑eye con messa a fuoco elettronica. Il suo design ottico in attesa di brevetto è progettato per misurare i display near‑eye integrati in visori di realtà virtuale (VR), realtà mista (MR) e realtà aumentata (AR) simulando dimensioni, posizione e campo visivo dell'occhio umano. La lente supporta configurazioni piegate ("periscopio") e non piegate e può essere utilizzata per misurazioni monoculari o binoculari (stereoscopiche) quando vengono integrati due sistemi.

Capacità principali

• Riproduce la posizione dell'occhio umano nei visori XR
• Messa a fuoco elettronica controllabile via software (meccanismo interno; la lunghezza del corpo non cambia durante la messa a fuoco)
• Configurazioni piegate ("periscopio") e non piegate per adattarsi a diversi form factor dei visori
• Campo visivo fino a ±35° (70° totali)
• Supporta analisi MTF automatizzata attraverso la messa a fuoco (più impostazioni di fuoco iterate via software)

Configurazioni flessibili
La lente XRE 35 può essere abbinata a fotometri imaging (fotometria) o colorimetri imaging (colorimetria) e supporta opzioni di risoluzione per fornire i pixel-per-degree richiesti fino a 70° FOV. Le configurazioni piegate consentono la misurazione in visori con limitato eye relief o con attrezzature indossate e possono permettere l'installazione di due sistemi XRE 35 per misurazioni simultanee occhio sinistro e destro.

Misurazione e integrazione software
La lente XRE 35 si collega ai fotometri imaging o colorimetri Radiant ProMetric tramite una staffa di montaggio personalizzata per formare una soluzione compatta telecamera/obiettivo. È supportata dal software TrueTest™ di Radiant e dal modulo software TT-ARVR™ per test AR/VR automatizzati (luminanza, cromaticità, contrasto, uniformità, rilevamento mura/imperfezioni, difetti di pixel/linea, MTF, distorsione, uniformità di messa a fuoco, ecc.).

Risorse
È disponibile una scheda tecnica (PDF di specifiche prodotto) per questo prodotto (vedere i documenti del prodotto).

Caratteristiche / specifiche tecniche

• Applicazione principale: Misura della luce e del colore per display near‑eye (NED) nei visori
• Apertura efficace (pupilla d'ingresso): 3,3 mm
• Messa a fuoco: Elettronica (messa a fuoco interna controllabile via software)
• Distanza di messa a fuoco: Intervallo 0,5 m fino all'infinito (misurato dalla parte frontale dell'obiettivo)
• Distanza interpupillare minima (IPD): 63 mm
• Lunghezza di piega dello specchio opzionale: 173 mm
• Luminanza - minimo: 0,01 cd/m2
• Luminanza - massimo: 10.000 cd/m2 (telecamere serie Y); 1.000.000 cd/m2 (telecamere serie I) — valori massimi per brevi esposizioni
• Capacità di misura: Luminanza, Radiance, coordinate cromatiche CIE, Temperatura di Colore Correlata (CCT)
• Unità supportate: cd/m² (nit), W/sr/m², foot‑lambert, CIE (x, y) e (u', v'), Kelvin (CCT)
• Opzioni camera abbinate: ProMetric Y61; ProMetric I61 / I61‑SC
• Campo visivo approssimativo (orizzontale): ±35°
• Campo visivo approssimativo (verticale): ±35°
• Risoluzione: ~0,012° per pixel del sensore (dipende dall'opzione camera/risoluzione)
• Opzioni di risoluzione (sistema): 29 MP, 45 MP, 61 MP (dipendente dalla camera)
• Opzioni di configurazione lente: Piegata ("Periscope") o Non piegata
• Soluzioni aggiuntive: Soluzione standard a lente singola o soluzione binoculare (due sistemi XRE integrati)
• Raccomandazioni di sistema: Fotometro o colorimetro imaging ProMetric ad alta risoluzione (fino a 61 MP), modulo software TT-ARVR™, Windows 10 (64 bit), 16–32 GB RAM; requisiti di sistema aggiuntivi variabili in base alla camera
