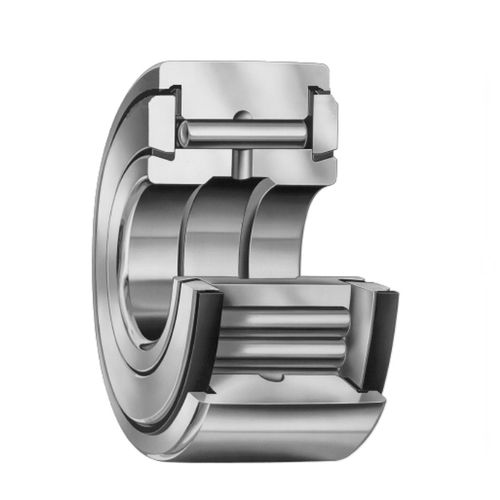

Cuscinetto ad aghi ATF, ATL

a due coronea corona singolain acciaio cromato

COSTRUZIONE Si tratta di un'unità non separabile, comprendente un anello interno, rondelle a rullini, rondelle di ritegno, rondelle di tenuta e di spinta, e un anello esterno extra spesso per resistere al rotolamento pesante carichi. Le rondelle terminali sono fissate all'anello interno. Il tipo ATF ha una sola fila di rulli e il tipo ATL ha due file di rulli. L'anello esterno del cuscinetto ATF di tipo ATF è incoronata. Le guarnizioni dei cuscinetti ATF e ATL si trovano in contrasti dell'anello esterno e tenuta contro il diametro esterno. delle rondelle di estremità, fornendo una buona ritenzione di lubrificante ed esclusione di materiale estraneo. Sigillo/spinta rondelle, realizzate in resina autolubrificante, separare le superfici di spinta in acciaio, prolungando la vita utile di lubrificante e cuscinetti. Le scanalature e i fori per la rilubrificazione sono forniti in solo l'anello interno, dato che l'anello esterno deve servire come un rullo. Il tipo ATF ha una scanalatura nel foro dell'anello esterno per lo stoccaggio di lubrificante aggiuntivo. Per la protezione da corrosione sotto carichi pesanti di rotolamento, il D.O.D. della il cuscinetto è cromato. Altre superfici esposte, come montati, sono al cadmio o zincati. Anelli interni sono ossidati. DIMENSIONI I tipi ATF e ATL sono prodotti in pollici nominali dimensioni. Le dimensioni metriche indicate sono per il comodità dell'utente, e le dimensioni di controllo sono le seguenti in pollici. Le dimensioni elencate sono per il cuscinetto finito dopo la placcatura. Le dimensioni del diametro dell'albero necessarie per montare correttamente questi cuscinetti sono elencati nella pagina a fianco.
