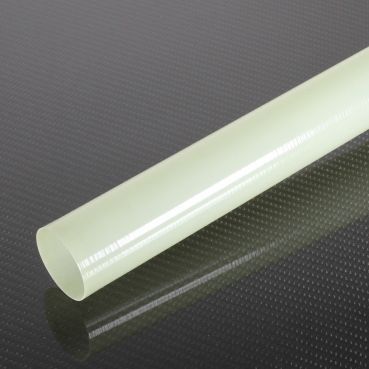

Tubo rigido in tessuto 45634-FG

in fibra di carbonioin fibra di vetromultiplo

A differenza dei metalli, che hanno proprietà simili in tutte le direzioni (isotropi), le proprietà dei compositi sono variabili e dipendono dall'orientamento delle fibre in ogni strato I tubi avvolti in rotoli sono prodotti utilizzando più strati di fibra di carbonio (e, se necessario, di altri materiali) pre-impregnati. In generale, ogni strato ha uno spessore di circa 0,006 pollici, il che significa che un tubo con uno spessore di parete di 0,060 pollici sarà in genere composto da 9-10 singoli strati di fibra di carbonio. Il numero di strati (plys) ci permette di variare l'orientamento delle fibre in tutto lo spessore, creando un prodotto ingegnerizzato ad alte prestazioni. I tubi in tessuto hanno uno strato esterno di materiale intrecciato (indicato di seguito come 0°/90°). In genere, questo strato esterno è costituito da un'armatura twill 2x2 (aspetto diagonale visto sotto), ma può anche essere un'armatura a tinta unita (piccola scacchiera), una spalmatura (armatura a tinta unita di grande formato / scacchiera) o un'altra armatura fuori asse come una treccia. L'anima di questi tubi è quasi sempre composta da strati "uni" multidirezionali. L'Uni Tubing è composto da strati multidirezionali "uni" proprio come i tubi in tessuto, ma invece di essere in tessuto, lo strato esterno è unidirezionale e in genere orientato a 0° (le fibre corrono per tutta la lunghezza). *Questo diagramma illustra un layup "generico". La SKU visualizzata potrebbe non avere il layup mostrato in questo diagramma. Per visualizzare il layup specifico di questo articolo, consultare la scheda "ORIENTAMENTO LAYUP".
