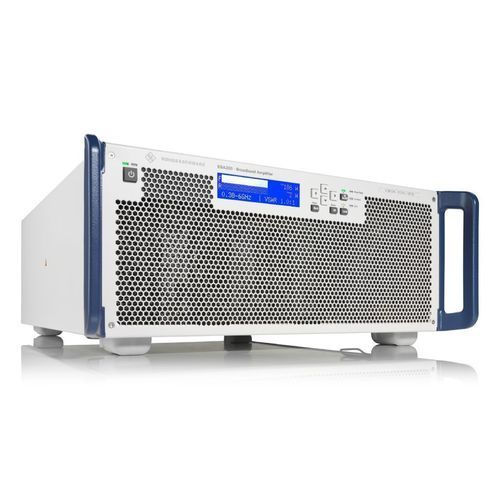

Tester per avionica BBA300 series

per l'aeronauticacompatto

Panoramica
La famiglia R&SBBA300 è una linea di amplificatori broadband a stato solido, compatta e modulare, progettata per alta disponibilità in ambienti di test e misura come prove EMC, validazione prodotto, test di coesistenza OTA e prova di componenti RF. Supporta sweep RF continui su ampie bande di frequenza e offre elevata linearità, bassa densità di rumore e comportamento armonico controllato.

Punti chiave

• Sweep RF continui su gamme molto ampie fino a 18 GHz (dipende dal modello)
• Potenza di uscita lineare fino a 1000 W P1dB con bassa densità di rumore e armoniche tipiche attorno a -25 dBc
• Supporta modulazioni in ampiezza, frequenza, fase, impulso e OFDM complesso
• Alta disponibilità e funzionamento robusto in condizioni di disadattamento e uscite aperte/corte
• Configurazioni flessibili e scalabili con espansione di frequenza e potenza tramite opzioni hardware/software

Descrizione della famiglia di prodotti
La famiglia R&SBBA300 comprende sistemi amplificatori configurabili monobanda, a doppia banda e multibanda. Moduli plug-in 19" compatti consentono installazioni rack scalabili. Copertura di frequenza e potenza sono configurabili ed estendibili; opzioni di switch permettono di combinare amplificatori per sistemi multibanda.

Prestazioni e caratteristiche

• Amplificazione broadband da 380 MHz fino a 18 GHz a seconda del modello, con elevata linearità e densità di rumore fino a circa -110 dBm/Hz
• Punto operativo regolabile (opzione software R&SBBA-PK1) per passare tra classi A e AB e ottimizzare linearità, fedeltà d'impulso o potenza massima
• Progettazione RF robusta che tollera forti disadattamenti (potenza RF completa fino a VSWR 6:1 in molte configurazioni) e include protezioni intelligenti e regolazione periodica del bias
• GUI moderna basata sui ruoli, controllo remoto SCPI via Ethernet e SNMP opzionale per integrazione in banchi di prova automatici

Modelli disponibili (modello — gamma di frequenza — potenza di uscita P1dB)
Modelli monobanda:
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

Esempi doppia/multi-banda :
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

Applicazioni tipiche

• Prove EMC e conformità regolamentare che richiedono sweep ampi e continui
• Validazione prodotto e test di componenti RF per tecnologie wireless (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee)
• Test di coesistenza OTA, test RF a livello di sistema e banchi di prova automatici

Note
Le estensioni di frequenza e potenza sono disponibili come opzioni hardware e software. Le configurazioni di sistema possono includere switch RF, accoppiatori, carichi e accessori per soluzioni rack multibanda e ad alta potenza.

Specifiche tecniche

• Intervallo di frequenza (famiglia): 380 MHz — 18 GHz (dipendente dal modello)
• Potenza RF massima: fino a 1000 W P1dB (dipendente dal modello)
• Esempi di P1dB: 15 W, 25 W, 30 W, 50 W, 90 W, 180 W, 300 W, 500 W, 1000 W
• Densità di rumore: fino a circa -110 dBm/Hz
• Armoniche: tipicamente attorno a -25 dBc
• Supporto modulazione: ampiezza, frequenza, fase, impulso, OFDM complesso
• Tolleranza di disadattamento: potenza RF completa a VSWR elevato (fino a 6:1 in configurazioni tipiche)
• Interfacce di controllo: Ethernet con SCPI; SNMP opzionale
• Opzioni software: regolazione del punto operativo (R&SBBA-PK1) e modalità ad alta potenza
• Form factor: design modulare compatto, unità 19" plug-in per sistemi rack
