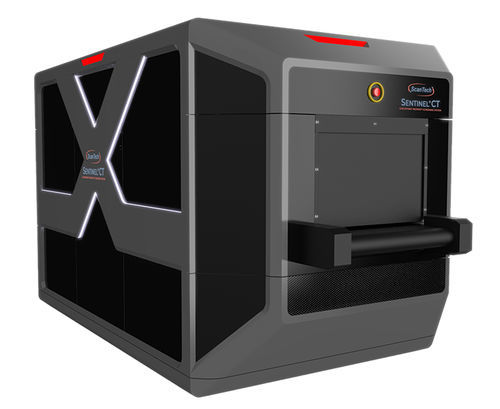

Sistema di ispezione a raggi X SENTINEL® CT

tomograficoautomatico3D

Panoramica
Il sistema di ispezione bagagli per checkpoint SENTINEL® CT di ScanTech è una piattaforma di quarta generazione che utilizza un processo automatico di discriminazione dei materiali per generare molteplici firme di discriminazione al fine di identificare sostanze e oggetti di interesse. I bagagli e gli articoli scansionati vengono segmentati in aree di interesse e analizzati con una suite di algoritmi CT 3D Ray-Trace Biopsy™ che produce identificazioni annunciate e codificate a colori e confini visibili per le minacce rilevate. Gli operatori possono manipolare e migliorare le immagini su un monitor Ultra‑High Definition per localizzare con precisione le minacce e procedere all'intervento.

Differenziazione chiave — CT a gantry fisso vs gantry rotante
Gantry fisso — Più veloce, maggiore durata, TCO inferiore

• I scanner CT a gantry fisso rimangono statici mentre gli oggetti vengono processati sul nastro trasportatore
• La produttività è principalmente limitata dalle prestazioni di calcolo
• Funziona con alimentazione elettrica monofase 120 VAC per ampia compatibilità
• L'architettura CT a quattro piani del gantry fisso fornisce immagini 3D ad alta definizione
• L'assenza di meccanismi rotanti e il minor numero di parti mobili aumenta l'affidabilità e riduce la manutenzione

Gantry rotante — Più lento, maggiore manutenzione, TCO più elevato

• Derivato dai sistemi medici sviluppati nel 1972
• La produttività è limitata; aumentarla richiede maggiori velocità di rotazione
• Alte velocità di rotazione possono richiedere il rinforzo del pavimento e possono causare perdita di dati o rischi per la sicurezza
• Le parti mobili richiedono più downtime e costi di manutenzione più elevati

Intelligenza artificiale Sentinel: come funziona
Virtual Sentinel, l'applicazione IA proprietaria di ScanTech, genera dati sintetici indistinguibili dalle scansioni reali. L'apprendimento automatico si allena su dati reali e sintetici per migliorare le prestazioni di rilevamento. I modelli Virtual Sentinel replicano l'architettura del sistema, i parametri e le prestazioni per supportare lo sviluppo e gli aggiornamenti degli algoritmi. Modelli basati sulla fisica e dati sintetici producono rappresentazioni di esplosivi, minacce, oppioidi, oggetti di occultamento e altri elementi d'interesse. La segmentazione del contenuto e la selezione delle aree target sono migliorate dalle previsioni derivate dall'IA.

Imaging e interfaccia operatore
Gli oggetti e i materiali minacciosi e non minacciosi sono chiaramente identificati, codificati a colori e annunciati su un monitor Ultra‑High Definition. Se una biopsia 3D individua un'area potenzialmente pericolosa, ulteriori biopsie convalidano le firme e creano un confine colorato visibile e un allarme che indica il tipo e la posizione della minaccia. Gli operatori possono manipolare e migliorare le immagini per individuare con precisione la posizione della minaccia o della merce illecita.

Immagini scansionate
Una carrellata di immagini scansionate SENTINEL® CT mostra viste di discriminazione dei materiali con molteplici modalità di colore e rendering, incluse le viste inorganiche, inverse, helium e le rappresentazioni codificate per discriminazione dei materiali.

Specifiche fisiche
DIMENSIONI DEL TUNNEL
25.5 (L) x 16.75 (A) pollici o 647.7 (L) x 425.45 (A) mm

DIMENSIONI GLOBALI
131 (P) x 59 (L) x 65.3 (A) pollici o 3327.4 (P) x 1498.6 (L) x 1658.62 (A) mm (peso max 4500 lbs o 2041 kg)

REQUISITI DI ALIMENTAZIONE
120 o 240 VAC +10%/-15%; 50/60Hz; 3 kVA max (USA). Disponibili altre specifiche elettriche internazionali.

Specifiche di prestazione CT

• VISTE DI SCANSIONE: CT a gantry fisso con quattro piani di scansione indipendenti che generano tre assi di dissezione: Asse #1 – perpendicolare al nastro; Asse #2 – inclinato lungo il nastro visto dall'ingresso; Asse #3 – inclinato lungo il nastro visto dall'uscita
• DISCRIMINAZIONE DEI MATERIALI: Discriminazione automatica dei materiali (codificata a colori e annunciata)
• PENETRAZIONE: 35 mm di acciaio
• PRODUTTIVITÀ: 800+ borse/colis all'ora
• GENERATORI A RAGGI X: Quattro monoblocchi X‑ray 80–170 kV (ermetici)

Applicazioni
I sistemi SENTINEL® CT sono progettati per checkpoint in aeroporti e altri contesti di sicurezza che richiedono localizzazione, discriminazione e identificazione automatica di materiali di minaccia e oggetti di interesse. La piattaforma è scalabile per lo screening da piccoli pacchi e bagagli fino ad applicazioni di carico di grandi dimensioni (la linea ALL SECURE® è dedicata al carico pesante con generatori quad‑energy 3–10 MeV).

Specifiche tecniche

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• Dimensioni del tunnel: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• Dimensioni complessive: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• Portata massima: 4500 lbs (2041 kg)
• Alimentazione: 120 o 240 VAC ± tolleranza; 50/60 Hz; fino a 3 kVA (USA)
• Architettura di scansione: CT a gantry fisso, quattro piani indipendenti, tre assi di dissezione
• Discriminazione dei materiali: Automatica, codificata a colori, annunciata
• Capacità di penetrazione: 35 mm acciaio
• Produttività: 800+ bagagli/colis all'ora
• Generatori X‑ray: Quattro monoblocchi ermetici 80–170 kV
• Funzionalità IA: Virtual Sentinel dati sintetici + modelli fisici, algoritmi CT 3D Ray-Trace Biopsy™
