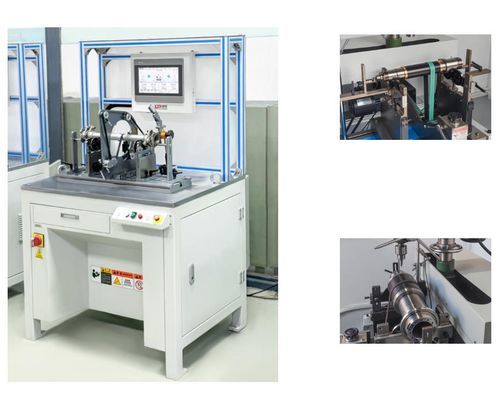

Macchina equilibratrice orizzontale PHQ

elettricaper l'aeronautica

Applicazione Utilizzato nella rilevazione del disallineamento dinamico di vari rotori di utensili elettrici piccoli, rotori di motori a magnete permanente, coppe di filatura, accoppiamenti, rotori di generatori, rulli di cardatura, alberi, rotori di turbocompressori e altri pezzi rotanti. Caratteristiche Questa macchina adotta il sistema di misurazione elettronica di Jianping, con vari metodi di misurazione, bilanciamento dinamico e statico, i modi di cuscinetto sono fino a 10 tipi, l'aggiunta e la rimozione di peso, la rotazione CW e CCW possono essere personalizzate in modo flessibile. Adotta più combinazioni di coefficienti di calibrazione, regola automaticamente la sensibilità del sistema, e cambia senza salti, doppio filtraggio software e hardware, compressione dei dati, la misurazione è più stabile. Applicabile a piccoli pezzi Dati tecnici a colpo d'occhio PHQ-1.6/5 PHQ-1.6A/5A PHQ-G5 PHA-5 PHQ-16A Massa massima del pezzo (kg) 1.6/5 1.6/5 5 5 16 Diametro massimo del pezzo (mm) Φ300 Φ300 Φ300 400 Φ300 Distanza tra due cuscinetti di supporto (mm) 15~500 15~500 15~500 15~500 15~500 Gamma di diametro del giornale del pezzo (mm) Φ 3~40(120°) Φ 3~40 Φ 3~40 Φ 3~40 Φ 3~40 Gamma di diametro della cinghia di trasmissione (mm) Φ20~85 Φ15~150 Φ20~85 Φ15~150 Φ15~150 Velocità di rotazione quando il diametro della cinghia di trasmissione è di 100 mm (r/min) ~1470 ~1470 ~1470 0~2000 ~1470 Potenza del motore (kw) 0.2DC 0.2DC 0.2DC 0.2DC 0.2DC Quantità minima di squilibrio residuo raggiungibile (emar) ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg 1) Regolazione della velocità senza gradini 2) Conversione di frequenza 3) Può aggiungere a 75-180 4) Può aggiungere a 120-240 5) Può aggiungere a 75-140 - Applicazione: Rilevazione del disallineamento dinamico per piccoli rotori e pezzi rotanti - Misurazione: Bilanciamento dinamico e statico, fino a 10 modalità di cuscinetto - Personalizzazione: Aggiunta/rimozione di peso, rotazione CW/CCW, combinazioni di coefficienti di calibrazione - Sistema: Regolazione automatica della sensibilità, doppio filtraggio, compressione dei dati - Dati tecnici: Massa massima 1.6-16 kg, Diametro massimo 300-400 mm, Diametro del giornale 3-40 mm, Potenza del motore 0.2DC, Squilibrio residuo ≤0.15g·mm/kg
