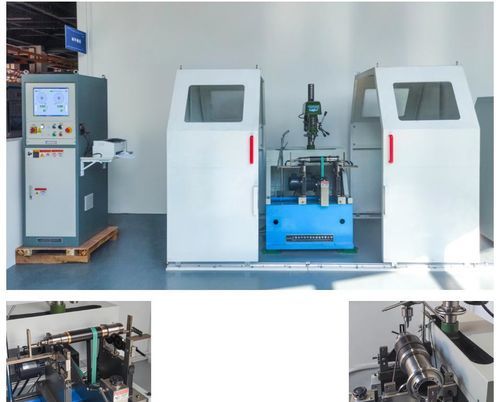

Macchina equilibratrice orizzontale PHQ-160H

elettricaper l'aeronautica

Applicazione Utilizzato per la correzione dello squilibrio di pezzi rotanti come vari rotori di motori piccoli e medi, giranti, alberi a gomito, rulli e alberi, ecc. Caratteristiche Questa macchina adotta il sistema di misurazione elettronica di Jianping, con vari metodi di misurazione, bilanciamento dinamico e statico, le modalità di cuscinetto sono fino a 10 tipi, l'aggiunta e la rimozione di peso, la rotazione CW e CCW possono essere personalizzate in modo flessibile. Adotta più combinazioni di coefficienti di calibrazione, regola automaticamente la sensibilità del sistema e cambia senza salti, doppio filtraggio software e hardware, compressione dei dati, la misurazione è più stabile. Dati Tecnici a Colpo d'Occhio Massa Massima del Pezzo (kg): PHQ-50: 50, PHQ-160H: 160, PHQ-160Z: 160, PHQ-C160H: 160, PHQ-300H: 300, PHQ-500H: 500 Diametro Massimo del Pezzo (mm): PHQ-50: Φ700, PHQ-160H: Φ1000, PHQ-160Z: Φ300, PHQ-C160H: 400, PHQ-300H: Φ1220, PHQ-500H: Φ1500 Distanza Tra Due Cuscinetti di Supporto (mm): PHQ-50: 80~700, PHQ-160H: 130~1270, PHQ-160Z: 130~1270, PHQ-C160H: 130~1270, PHQ-300H: 130~1270, PHQ-500H: 130~1270 Portata del Diametro del Journal del Pezzo (mm): PHQ-50: Φ8~75, PHQ-160H: Φ15~75, PHQ-160Z: Φ200-300, PHQ-C160H: Φ200, PHQ-300H: Φ15~75, PHQ-500H: Φ15~75 Portata del Diametro della Cinghia di Trasmissione (mm): PHQ-50: Φ18~200, PHQ-160H: Φmax400, PHQ-160Z: Φmax300, PHQ-C160H: Φmax400, PHQ-300H: Φmax500, PHQ-500H: Φmax600 Velocità di Rotazione quando il Diametro della Cinghia di Trasmissione è di 100mm (r/min): PHQ-50: 700,1050, PHQ-160H: ~1176, PHQ-160Z: 7500, PHQ-C160H: 756,1176, PHQ-300H: ~1176, PHQ-500H: ~1176 Potenza del Motore (kw): PHQ-50: 0.75, PHQ-160H: 1.5, PHQ-160Z: 4, PHQ-C160H: 1.5, PHQ-300H: 1.5, PHQ-500H: 2.2 Lunghezza del Letto (mm): PHQ-160H: 1500, PHQ-300H: 1500, PHQ-500H: 1500 Quantità Minima di Squilibrio Residuo Raggiungibile (emar): ≤0.15g·mm/kg Specifiche Tecniche: - Sistema di misurazione elettronica con più metodi di misurazione - Bilanciamento dinamico e statico - Fino a 10 modalità di cuscinetto - Aggiunta e rimozione di peso - Personalizzazione della rotazione CW e CCW - Più combinazioni di coefficienti di calibrazione - Regolazione automatica della sensibilità del sistema - Doppio filtraggio software e hardware - Compressione dei dati per una misurazione stabile - Applicabile a rotori, giranti, alberi a gomito, rulli e alberi di piccole e medie dimensioni
