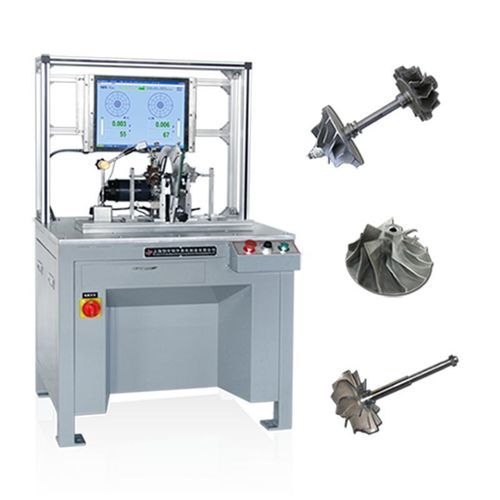

Macchina equilibratrice orizzontale PHY-5

elettricacon trasmissione a cinghiaautomatica

Applicazione
Questa macchina è progettata per il rilevamento e la correzione dello sbilanciamento dinamico dei rotori dei turbocompressori (giranti, compressori, turbine).

• Equilibratura delle giranti dei turbocompressori
• Equilibratura dei compressori dei turbocompressori
• Equilibratura delle turbine dei turbocompressori
• Letto a auto-posizionamento e struttura del carrello utensile di grandi dimensioni
• Supporto dedicato azionato da motore a velocità variabile con cinghia in nylon da 230W

Caratteristiche

• Trasmissione a cinghia con supporti a cuscinetti rigidi per supporto stabile
• Sistema di controllo Windows 7/10 con display LCD 17"
• Facile installazione e rimozione; avvio rapido
• Regolazione continua della velocità (stepless)

Dati tecnici in breve

• Modelli: PHY-1.6 | PHY-5 | PHY-16
• Massa massima del pezzo (kg): 1.6 | 5 | 16
• Diametro massimo del pezzo (mm): Φ00 | Φ300 | Φ300
• Distanza tra due supporti (mm): 60–400
• Gamma diametri di giorgio del pezzo (mm): Φ5–40
• Gamma diametri della cinghia di trasmissione (mm): Φ15–150
• Velocità di rotazione con cinghia Ø100 mm (g/min): 1470
• Potenza motore: 0.2 kW (DC)
• Min. sbilanciamento residuo ottenibile (emar): 0.15 g·mm/kg

Specifiche

• Modello di riferimento: PHY-5
• Massa massima del pezzo (PHY-5): 5 kg
• Diametro massimo del pezzo (PHY-5): Φ300 mm
• Distanza tra due supporti: 60–400 mm
• Gamma diametri di giorgio: Φ5–40 mm
• Gamma diametri cinghia di trasmissione: Φ15–150 mm
• Velocità di rotazione (cinghia Ø100 mm): 1470 g/min (regolazione continua)
• Motore: 0.2 kW DC
• Min. sbilanciamento residuo (emar): 0.15 g·mm/kg
• Sistema operativo / display: Windows 7/10 con display LCD 17"
• Trasmissione: trasmissione a cinghia con supporti a cuscinetti rigidi
• Caratteristiche speciali: letto a auto-posizionamento; grande carrello utensile; supporto dedicato azionato da motore con cinghia in nylon 230W
