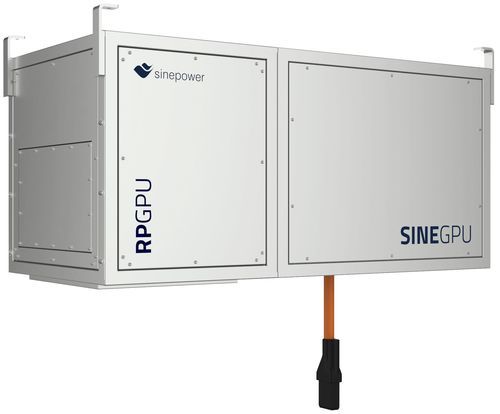

GPU elettrico RPGPU

per aereoper manutenzione di aeromobiliper aeroporto

Descrizione
Il SINE RPGPU è un'unità di alimentazione a terra (GPU) a doppia conversione compatta, progettata per applicazioni aeronautiche. Fornisce alimentazione CA isolata e stabile 200 V 3 fasi 400 Hz agli aeromobili, con elevata efficienza e basse distorsioni armoniche di ingresso, adatta per supporto a terra civile e militare.

Informazioni sul cavo

• Potenza di ingresso principale dal GPU all'aeromobile: 90 kVA
• Corrente massima in uscita: 260 A
• Alimentazione per il funzionamento del tamburo del cavo: 50/60 Hz, 400/220 V
• Corrente di ingresso massima per il tamburo del cavo: 16 A

Ingresso

• Funzionamento a 4 quadranti per miglior risposta dinamica e funzionamento NBPT più sicuro
• Bassa distorsione armonica all'ingresso (<1.5% THDi) per rispettare requisiti rigidi della rete e dell'aeromobile a qualsiasi carico

Tecnologia

• Raddrizzatore e inverter IGBT ad alta frequenza con topologia a doppia conversione per garantire corrente di ingresso sinusoidale (THDi <1.5%) e fattore di potenza unitario (PF = 1)
• Trasformatore di uscita integrato che fornisce isolamento galvanico del carico
• Compatibile con No Break Power Transfer (NBPT) per scenari di trasferimento senza interruzioni
• Progettato per ridurre al minimo l'impatto sulle sorgenti di alimentazione a monte; idoneo per impieghi militari

Opzioni

• Supporta configurazioni di uscita CA purché il carico totale non superi la potenza dell'unità
• Varianti AC disponibili: 30 kVA a 90 kVA (unità 400 Hz)

Uscita

• Uscita 200 V, 3 fasi, 400 Hz verso l'aeromobile tramite uscita singola
• Può essere alimentato dalla rete standard 380–415 V, 3 fasi, 50 Hz o altre alimentazioni compatibili

Efficienza

• Fino al 95% di efficienza

Normative
AERONAUTICA

• ISO 6858 Forniture elettriche per supporto a terra degli aeromobili
• SAE ARP 5015 Requisiti di prestazione per alimentazione a terra 400 Hz

MILITARE

• MIL-STD-704 Caratteristiche dell'alimentazione elettrica degli aeromobili

EMC

• EN 61000-6-4 EMC - Norma generica di emissione
• EN 61000-6-2 EMC - Norma generica di immunità

SICUREZZA

• IEC 62477-1 Requisiti di sicurezza per sistemi e apparecchiature di conversione elettronica di potenza
• IEC 60529 Gradi di protezione forniti dagli involucri (IP)

Caratteristiche / specifiche tecniche

• Denominazione prodotto: SINE RPGPU (Ground Power Unit)
• Potenza nominale (pagina): 90 kVA — configurazione 400 Hz
• Uscita: 200 V, 3 fasi, 400 Hz (uscita singola per aeromobile)
• Rete compatibile: 380–415 V, 3 fasi, 50 Hz
• Opzioni AC disponibili: 30 kVA – 90 kVA (400 Hz)
• Corrente massima in uscita (90 kVA): 260 A
• Potenza principale in ingresso verso l'aeromobile (90 kVA): 90 kVA
• Ingresso per funzionamento tamburo cavo: 50/60 Hz, 400/220 V
• Corrente massima di ingresso per il tamburo: 16 A
• Tecnologia: raddrizzatore e inverter IGBT ad alta frequenza; topologia a doppia conversione; trasformatore di uscita integrato per isolamento galvanico
• Prestazioni in ingresso: THDi < 1.5% ; fattore di potenza = 1
• Compatibilità: No Break Power Transfer (NBPT)
• Efficienza: fino al 95%
• Conformità normativa: ISO 6858, SAE ARP 5015, MIL-STD-704, EN 61000-6-4, EN 61000-6-2, IEC 62477-1, IEC 60529
