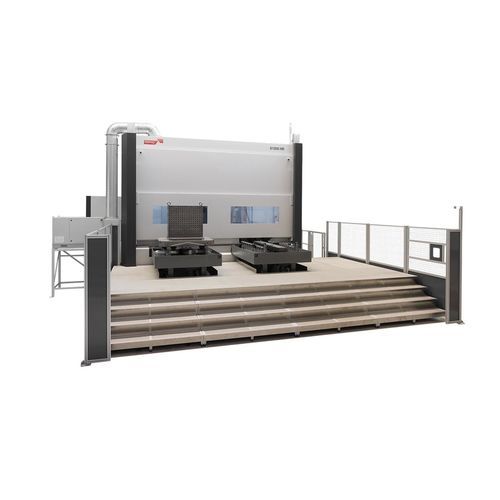

Centro di lavoro 5 assi S1250 HD

orizzontaleper il settore aerospazialeper titanio

Panoramica
Il S1250 HD è progettato per la lavorazione pesante simultanea a 5 assi di particolari in titanio e Inconel grazie alle sue ottime proprietà statiche e dinamiche. I guide idrostatiche apportano un significativo vantaggio nelle lavorazioni su titanio: maggiore rigidità e smorzamento consentono di aumentare le profondità di taglio e ridurre i tempi di sgrossatura, migliorando anche le finiture limitando il beccheggio della colonna e permettendo accelerazioni più elevate e movimenti 5 assi più rapidi.

Applicazioni

• Parti strutturali in titanio — rimozione di materiale > 800 cm³/min su titanio
• Piccoli carrelli d'atterraggio — circa +30% di produttività per metalli duri come titanio o Inconel
• Gusci in titanio — fino al +30% di produttività per metalli duri

Record mondiale / Prestazioni
Con Starrag Tools e Starrag Technologies, il S1250 HD ha raggiunto una rimozione di materiale di 1.516 cm³/min su componenti strutturali in Ti6Al4V, fissando uno standard nel settore per l'usinazione pesante del titanio.

Mandrini
Starrag dispone di consolidata esperienza sui mandrini con oltre 2000 unità fornite. Per i materiali difficili da lavorare, il design dei mandrini Starrag aumenta la produttività grazie a:

• Alberi mandrino corti e robusti per superiore rigidità
• Struttura compatta che migliora il contorno di collisione e permette minori sbalzi utensile
• Caratteristiche di coppia tarate per l'usinazione di materiali duri

Progetto macchina e dimensioni
Il S1250 HD è l'unica macchina della sua categoria dotata di guide idrostatiche. Una struttura altamente rigida combinata con guide idrostatiche precaricate aumenta la dinamica e le prestazioni di sgrossatura. Capacità massima pezzo: 1000 x 1250 mm, fino a 5000 kg. Teste di fresatura compatte e rigide consentono l'uso di utensili più corti per maggiore stabilità.

Gestione utensili
La macchina è fornita con magazzini e cambiautensili Starrag, disponibili fino a 465 posti per macchina (HSK-A125). I magazzini a catena e a torre offrono:

• Funzionamento rapido e affidabile, validato in centinaia di macchine
• Caricamento utensili durante la lavorazione
• Ampia gamma di dimensioni e opzioni di magazzino

Precisione e capacità di processo
Progettata per garantire produzione affidabile in condizioni variabili (es. variazioni di temperatura, fasi minime di riscaldamento), riducendo la frequenza dei controlli CMM e i consumi energetici per la stabilizzazione termica.

Informazioni aggiuntive
Centro di lavoro 5 assi simultaneo ad alte prestazioni, ottimizzato per l'usinatura pesante di titanio e Inconel. Teste di fresatura compatte migliorano rigidità e stabilità, incrementando i tassi di rimozione del materiale ottenibili.

Specifiche tecniche / Caratteristiche

• Famiglia modello: S1250 HD
• Tipo macchina: Centro di lavorazione 5 assi idrostatico
• Capacità massima pezzo: 1000 x 1250 mm
• Capacità massima peso pezzo: 5000 kg
• Guide idrostatiche: sì — guide idrostatiche precaricate
• Tassi tipici di asportazione: > 800 cm³/min (titanio); record mondiale 1.516 cm³/min (Ti6Al4V)
• Esperienza mandrini: > 2000 unità fornite
• Caratteristiche mandrino: alberi corti/robusti per rigidità; costruzione compatta per miglior contorno di collisione; coppia ottimizzata per materiali duri
• Capacità magazzino utensili: fino a 465 posti (HSK-A125)
• Configurazione assi: 5 assi simultanei
