Illuminazione per aeroporto ARL

per pistaLEDmontaggio

Descrizione del prodotto
La famiglia Cheerong ARL fornisce un sistema completo di illuminazione aeroportuale (AGL) per la guida su pista, raccordo e piazzali. Include fanali verticali rialzati, apparecchi incassati e unità PAPI/APAPI progettate per operazioni notturne e in condizioni di scarsa visibilità.

Fanali verticali rialzati — gamma

• 1. Fanale di avvicinamento — HM-APP-200
• 2. Fanale di soglia pista — HM-RTL-200
• 3. Fanale di estremità pista — HM-END-150
• 4. Fanale di guardia pista — HM-RGL-A(L)
• 5. Fanale bordo pista — HM-REL-XX-200
• 6. Fanale bordo pista — HM-REL-12-X-XX(L)
• 7. Fanale bordo pista — HM-REL-12-X-XX-210
• 8. Fanale bordo taxiway — HM-TEL(L)
• 9. Fanale a T — HM-TL-605-H10
• 10. Fanale piazzale — HM-600-H-r

Caratteristiche (fanali rialzati)

• Temperatura di esercizio: -40 °C a +55 °C
• Grado di protezione: IP54
• Corrente di esercizio regolabile: 2,8 A a 6,6 A

Apparecchi incassati — gamma

• 1. Luce linea centrale pista — HM-RCL-08-XX(L)
• 2. Luce estremità pista — HM-END-08-RB(L)
• 3. Indicatori di uscita rapida — HM-RAP-08-YB(L)
• 4. Luci zona touchdown — HM-TZL-08-X-CB(L)
• 5. Luce linea centrale taxiway (tratto rettilineo) — HM-TCL-08(X)-XX(L)
• 6. Luce stopway / stop-bar — HM-SBL-08(S)-RB(L)
• 7. Luce posizione di sosta intermedia — HM-IHP-08(S)-YB(L)

Caratteristiche (apparecchi incassati)

• Temperatura di esercizio: -40 °C a +55 °C
• Grado di protezione: IP65
• Corrente di esercizio regolabile: 2,8 A a 6,6 A
• Peso (esempio): 2,7 kg (faro); 2,2 kg (base)

PAPI (Precision Approach Path Indicator)
Le unità PAPI/APAPI forniscono guida visiva della traiettoria di avvicinamento mediante combinazioni bianco/rosso. Una installazione PAPI tipica utilizza quattro indicatori (due per APAPI). Ogni unità include l'assemblaggio ottico (coperchio, vetro frontale, corpo, lente, filtro colore, lampada) e la staffa per la regolazione in elevazione e posizione.

Immagini

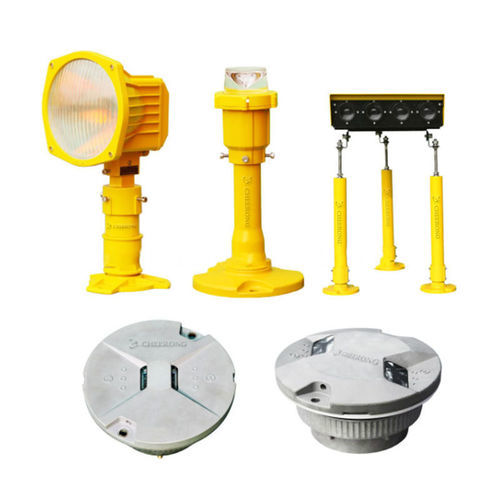

Le immagini prodotto mostrano fanali rialzati, apparecchi incassati, unità PAPI e viste di installazione a titolo informativo.

Specifiche tecniche

• Modello: ARL
• Marca: Cheerong
• Famiglia prodotto: fanali verticali rialzati, apparecchi incassati, PAPI/APAPI, luci per taxiway e piazzali
• Intervallo di temperatura di esercizio: -40 °C a +55 °C
• Grado di protezione: IP54 (rialzati); IP65 (incassati)
• Corrente di esercizio: regolabile da 2,8 A a 6,6 A
• Peso esempio (apparecchio incassato): 2,7 kg (faro); 2,2 kg (base)
• Applicazioni tipiche: avvicinamento pista, soglia ed estremità, bordo pista, bordo e linea centrale taxiway, illuminazione piazzale, sistemi PAPI
