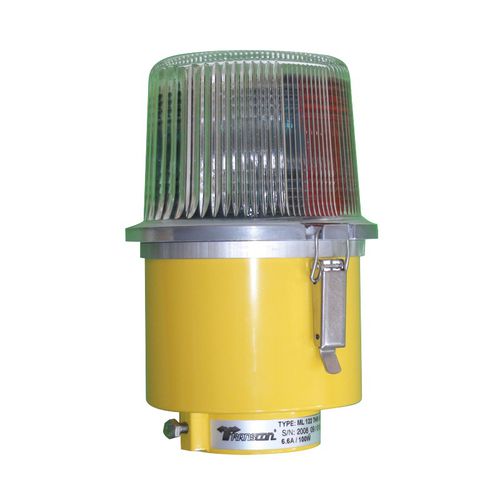

alogena 6,6 A elevata omnidirezionale a media intensità con trasformatore integrato per aerodromi fissi/mobili
Funzione del proiettore
APP luce di centro pista e traverse di avvicinamento
THR luce di soglia pista
END luce di fine pista
THREND luce di soglia/fine pista
Luce di bordo pista RWY
TWY luce di bordo pista
Base del certificato
Allegato 14 ICAO, Vol. 1, 7a ed.
FAA AC 150/5345-46, fotometricamente compatibile con L-861/861T
STANAG 3534-ILLUMINAZIONE PORTATILE PER CAMPI DI VOLO
AIR STD 90/20 Sistemi di illuminazione aeroportuale portatili, rilasciati ASCC
MAK
Descrizione/Proprietà
caratteristica di luce bidirezionale con un fascio di luce principale o due fasci di luce principali opposti
il posizionamento e la direzione precisi dell'unità ottica sono garantiti da perni di fissaggio situati nel coperchio di alluminio del trasformatore
le uscite primarie escono dalla parte inferiore dell'involucro di alluminio attraverso il supporto della luce e attraverso il giunto frangibile sopra il disco che consente di scollegare l'indicatore luminoso in caso di collisione con un aereo o un veicolo
sistema ottico e trasformatore isolante integrato nella custodia di alluminio da un'unica unità
le luci sono costituite da fusioni e pezzi formati di leghe di alluminio, da un pezzo formato di vetro e da parti di collegamento in acciaio inox resistenti all'ambiente salino e ai raggi UV.
il supporto è una fusione di alluminio su cui è fissato l'indicatore di direzione
serve anche a fissare la luce nel tubo al giunto di rottura
le diottrie colorate sono realizzate in vetro resistente agli shock termici
il diottro di vetro è sigillato in un anello anulare di alluminio e questa unità è fissata al coperchio di alluminio mediante due clip in acciaio inossidabile
---
