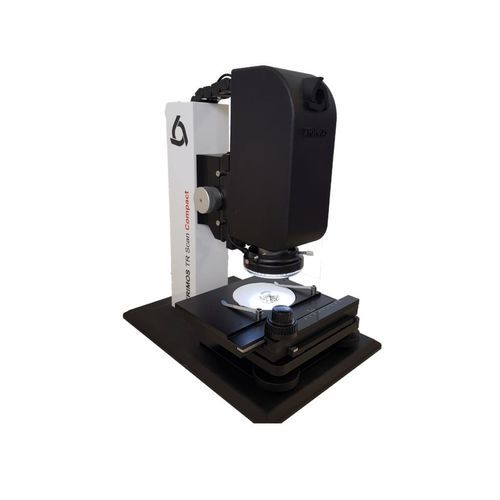

Apparecchio di misurazione di superficie TR SCAN Z

digitalesenza contattoper il settore aerospaziale

Il TR Scan Compact Z è una colonna di misurazione dell'altezza in miniatura all'avanguardia, progettata per misurazioni senza contatto su vari materiali, inclusi oro, superfici morbide e trasparenti. Dispone di controlli della fotocamera intuitivi, luminosità regolabile e può eseguire misurazioni su parti in movimento con alta precisione. Utilizzando la tecnologia di Microscopia Cromatica Confocale (CCMP), consente misurazioni di altezza in aree inaccessibili ai sensori di contatto convenzionali. Il suo sistema di posizionamento rapido e preciso del tavolo X/Y e la sua capacità di misurazione rapida in Z migliorano la sua efficienza e versatilità per diverse applicazioni. La tecnologia CCMP (Microscopia Cromatica Confocale) combinata con una fotocamera digitale consente la visualizzazione del punto di misurazione "sfera virtuale" sul pezzo. Grazie a questo metodo, le misurazioni di altezza sono possibili in luoghi che un sensore di contatto convenzionale non può raggiungere. Il sistema di misurazione opzionale sul tavolo (X/Y) consente un posizionamento rapido e preciso. Il sistema di misurazione in Z estremamente veloce (2000 Hz) consente misurazioni di altezza dinamiche su parti in movimento. - Senza contatto - Controlli della fotocamera intuitivi - Luminosità regolabile - Misurazioni di altezza / delta / min / max - Movimenti rapidi - Software facile - Alta precisione - Misurazioni su parti in movimento TR Scan Compact Z Sensore ottico - Distanza di lavoro: 31,8 mm - Gamma di misurazione: 8 mm - Risoluzione: 0,1 µm - Apertura numerica: 0,25 - Angolo massimo di misurazione: 90° +/- 15° - Dimensione del punto: 15 µm - MEP: 0,6 µm Sistema di misurazione X/Y - Tipo di sistema: Incrementale - Risoluzione: 1 µm - MEP: ~ 10 µm - Connessione di interfaccia: 2x USB 2.0 Visione - Flusso video: Immagine dal vivo - Campo visivo: 7 x 5,25 mm - Risoluzione: 1600 x 1200 - Dimensione del pixel: ~4,3 µm - Tipo di sensore: CMOS a colori Altro - Connessione di interfaccia: 2x USB 2.0 - Misurazioni di superficie senza contatto su tutti i tipi di materiali come oro, superfici morbide, superfici trasparenti, ecc. Caratteristiche tecniche / specifiche: - Misurazione dell'altezza senza contatto - Tecnologia di Microscopia Cromatica Confocale (CCMP) - Visualizzazione tramite fotocamera del punto di misurazione - Sistema di misurazione X/Y opzionale per un posizionamento rapido e preciso - Sistema di misurazione in Z veloce (2000 Hz) - Distanza di lavoro: 31,8 mm - Gamma di misurazione: 8 mm - Risoluzione: 0,1 µm (Z), 1 µm (X/Y) - Apertura numerica: 0,25 - Angolo massimo di misurazione: 90° +/- 15° - Dimensione del punto: 15 µm - MEP: 0,6 µm (Z), ~10 µm (X/Y) - Interfaccia: 2x USB 2.0 - Visione: Immagine dal vivo, risoluzione 1600 x 1200, dimensione del pixel ~4,3 µm, sensore CMOS a colori - Campo visivo: 7 x 5,25 mm
