Fresatrice CNC M7 series

orizzontaleper l'aeronautica

Panoramica

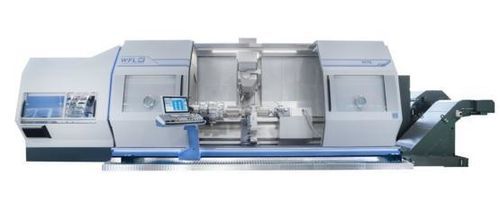

Il M70 MILLTURN è un centro multitasking CNC per tornitura e fresatura basato sul sistema modulare WFL. Il concetto macchina minimizza le distanze tra pezzo, utensile e guide, massimizzando al contempo le distanze tra le coppie di guide, per garantire stabilità e geometria ottimali. Il caricatore utensili ad accesso frontale offre stoccaggio compatto e stabile con accesso sicuro.

Punti chiave

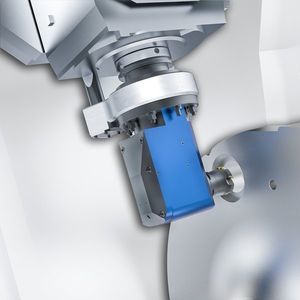

• Interfacce utensile modulari progettate per precisione e rigidità a lungo termine.
• L'interfaccia utensile standard è progettata per elevati carichi di avanzamento.
• Capace di foratura profonda ad alta produttività e di diverse tecnologie speciali di lavorazione.
• Il sistema utensile a prisma consente l'impiego di utensili oltre le dimensioni standard.
• Utilizzo di portaprisma pieni e cambio automatico della testa di taglio con la barra di alesatura WFL.
• Due varianti di caricatore (capacità fino a 200 posizioni).

Dati tecnici (tabella)
Distanza nominale tra centri — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diametro utile sopra il carro superiore — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
Potenza max mandrino tornitura 40% (100%) — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
Coppia max mandrino tornitura 40% (100%) — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
Velocità max mandrino tornitura — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
Potenza max mandrino fresatura 40% (100%) — kW — M70: 58(45) * — M70‑G: 58(45) *
Coppia max mandrino fresatura 40% (100%) — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
Velocità max mandrino fresatura — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
Angolo di inclinazione asse B — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Corsa Y — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
Corsa X — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
Cono del contropunta — Tipo — M70: MK6 — M70‑G: -
Sistema di stoccaggio caricatore utensili — numero — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
Controllo SIEMENS — Tipo — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

Specifiche tecniche

• Distanze nominali disponibili: 1000, 2000, 3000, 4500, 6000, 8000 mm
• Diametro utile sopra il carro superiore fino a 850 mm (varia in base alla distanza tra centri)
• Potenze mandrino tornitura fino a 80 kW (varianti 40% / 100%)
• Coppie mandrino tornitura fino a 5860 Nm (dipendenti dal ciclo di servizio)
• Velocità mandrino tornitura: 2400 / 1600 min-1 (in base alla configurazione)
• Potenza mandrino fresatura: 58 kW (40%) / 45 kW (100%) indicata
• Coppia mandrino fresatura: fino a 640 / 400 Nm (40% / 100%)
• Velocità mandrino fresatura: 5000 / 8000 min-1
• Campo di inclinazione asse B: 220° (-110° … +110°)
• Corsa asse Y: 525 mm (-225 … +300)
• Corsa asse X: 900 mm (-20 … +880)
• Cono contropunta: MK6 (solo M70)
• Capacità caricatore utensili: 36 / 72 / 108 / 200 posizioni
• Controllo standard: SIEMENS SINUMERIK ONE
