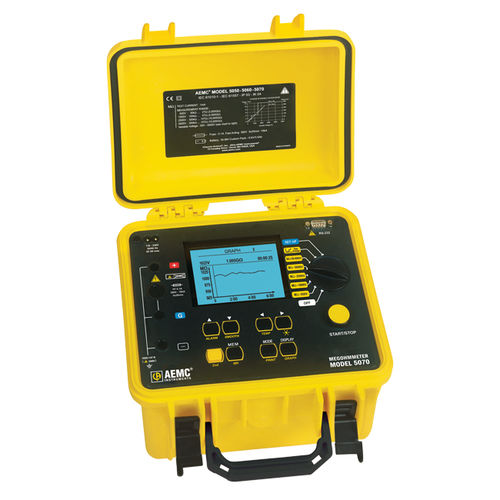

携帯型メガオームメーター 5070

航空産業用

Megohmmeterモデル5070は、全自動5000Vグラフィック絶縁テスタです。この真のメグオメーター®は、選択可能でプログラム可能な試験電圧（40～5100V）と抵抗測定値のプログラム可能な温度補正を特徴としています。モデル5070は、試験結果のデジタル表示だけでなく、装置上で試験のグラフィカルなプロットの両方を提供する唯一のメガオームメータです。これは、5行の英数字表示とグラフを持つ大きなグラフィックディスプレイを持っています。また、最大3つのステップ電圧プロファイルをプログラムでき、各プロファイルには最大5つのステップが含まれます。モデル5070にはRS-232ポートがあり、PCからユニットの設定や試験の実行が可能です。試験結果は、DataView®グラフ作成・解析ソフトウェアを使用してプリンタに直接出力できます。 AC/DC電圧測定 レンジ - 1～4000V 精度 - 1～99.9V：±(1% R + 5ct) 100～4000V：±（1％R＋3ct） 分解能 - 1～99.9V: 0.1V 100〜999V：1V 1000〜4000V：2V 周波数範囲 - 1～2500V：DCまたは15～500Hz 2501～4000V: DC 入力インピーダンス - 750kΩまたは3MΩ（レンジによる） 絶縁測定 試験電圧／抵抗範囲 - 500V: 30kΩ～2TΩ 1000V: 100kΩ～4TΩ 2500V: 100kΩから10TΩ 5000V: 300kΩ～10TΩ 可変電圧 - 40～5,100V 自動放電 - 試験電圧の3、10、20%（ユーザーによる選択可能）の放電時間 一般機能 プログラム可能アラーム DAR - PI - DD - R(t) - はい ランプモード - いいえ
