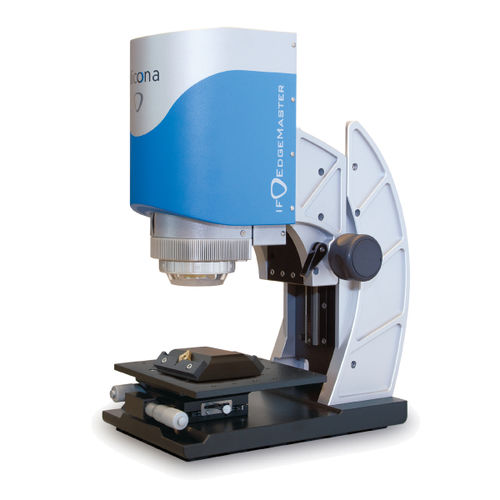

光学式3次元測定器 EdgeMaster

航空用3D

EdgeMasterは、現場での自動工具測定用の光学式3次元測定器です。インサート、ドリル、フライス、その他の丸型工具の刃先を、種類、サイズ、材質、表面仕上げに関係なく測定します。2μmを超える半径や、すくい角、くさび角、逃げ角の測定が可能です。ウォーターフォールとトランペットの両方を含む様々なタイプの工具を正確に測定します。振動、温度変化、環境光の下でも、トレーサブルで再現性のある結果を高い垂直解像度で提供します。チッピング測定に加え、高い垂直分解能により、すくい面の粗さ測定もトレーサブルです。 高い測定点密度 最大5億点の測定点により、μmからサブμmレンジの公差と広いワーキングディスタンスで、きめ細かな測定が可能です。Focus-Variationの高い測定点密度により、大量の測定でも一貫して高い横方向および縦方向の分解能を得ることができます。 急峻な山肌の測定 異なる方向から来る光は、測定にプラスの影響を与えるために使用されます。最大傾斜角の測定は、対物レンズの開口数によって制限されることはありません。表面によっては、最大87°の傾斜角を測定することができます。 さまざまな表面反射 SmartFlashは、表面特性や反射率が異なる材料でも高解像度で測定することができます。モジュレーテッドライトにより、測定領域全体を最適な明るさで照射します。光沢のあるもの、ざらざらしたもの、反射するもの、拡散するものを測定できます。
