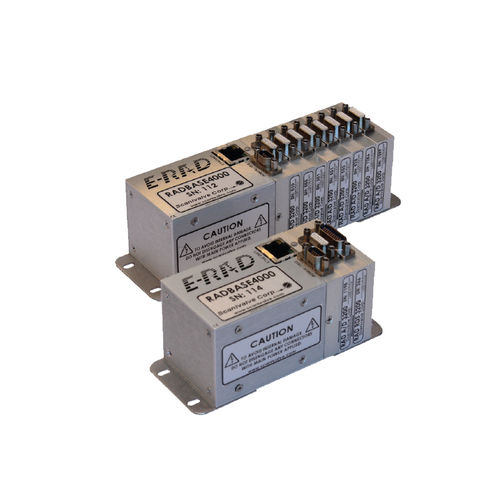

1~8台のZOCマルチチャンネル圧力モジュールに対応した圧力計測システム
この新しいイーサネット・リモートA/Dシステムは、フィールドで実績のあるRADとイーサネットTCP/IPを組み合わせたターンキー圧力測定システムです。最先端のDSP技術は、新しいERAD4000圧力測定システムの心臓部です。RADBASEの内部にはプログラマブル・デバイス(デジタル・シグナル・プロセッサ、DSP)があり、非常に高速な演算機能を持ち、リアルタイムでデータ・ストリームを処理します。すべての測定値はエンジニアリング・ユニットに変換されます。ERADシステムはモジュール式になっており、1つのRADBASEに最大8つのA/D(16ビット)モジュールを接続することができます。 各A/Dは、16、32、64チャンネルのZOC圧力スキャナまたはZOCEIMスキャナをサポートします。RADBASEのDSPプロセッサは、圧力温度ルックアップテーブルを利用して、圧力センサの温度変化を補正し、温度誤差を低減します。再校正が必要になるまで、最長6ヶ月間の長期的な精度が得られます。ERAD4000システムは、コンピュータ技術やOSがアップグレードされても、その性能を維持することができる。ERADは、イーサネットポートを持つあらゆるハードウェアプラットフォームで動作し、ユーザーの将来のインターフェースリスクを最小限に抑えます。
DSPテクノロジー
リアルタイム・オペレーティング・システム
625Hz/チャンネルのスループット
モジュール方式。RADBASEあたり1~8個のA/Dセクション
エンジニアリング・ユニット出力
イーサネットTCP/IPまたはUDP、100baseT
32チャンネル圧力スキャナZOC22、64チャンネル圧力スキャナZOC33、16チャンネル圧力スキャナZOC17をそれぞれ最大8台まで搭載可能
風洞モデル
---
