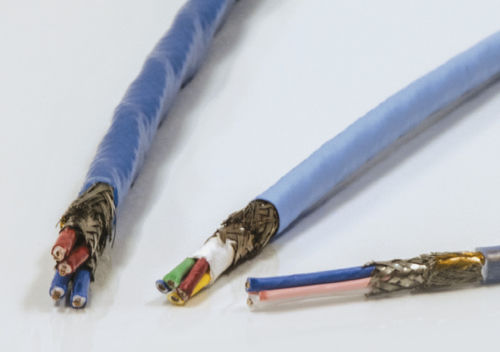

飛行機用ケーブル NETflight® series

データTカドラックス

NETflight® 100 Base-T イーサネットケーブルは、クワッド構造で、LTE 押出しエキスパンド PTFE 誘電体により伝搬速度が向上しているのが特長です。 様々な高速イーサネットアプリケーションに最適 小型・軽量 曲げ半径の小さい用途に適した柔軟性 10/100 Base-T Ethernet、ARINC 629 & 664、およびカテゴリー5eアプリケーションを規定距離までサポート 100MHzまでの広帯域で安定した性能を発揮します。 シールド強化により、厳しいEMI環境下でも使用可能 55℃～200℃の広い動作温度範囲 航空機の流体に対する優れた耐性 FAR25.853の燃焼性要件に適合 ボーイング社およびエアバス社の煙および毒性に関する要求事項を満たしています。 導体AWGサイズ - 26 - 24 - 22 導体材質 - SCCA - SCCA - SCC 導体径(in.) - 0.0190 - 0.0233 - 0.0295 絶縁材料 - PTFE - PTFE - PTFE 絶縁体直径（インチ） - 0.044 - 0.054 - 0.069 導体AWGサイズ - 26 - 24 - 22 ケーブル径（インチ） - 0.132 - 0.145 - 0.180 ケーブル重量（lbs/1000ft） - 15.0 - 18.0 - 26.0 インピーダンス±10%(Ω) - 100 - 100 - 100 静電容量（pF/ft） - 13 - 13 - 13 伝搬速度 - 80% - 80% - 80 100MHz における最大減衰量 (dB/100ft) - 8.5/9.9 - 6.6/7.7 - 5.8/6.7 Min.RL - 19.0 - 19.0 - 19.0
