電源DC/DC コンバーター ACS-5161-00

フィルター付きガルバニック絶縁凹凸

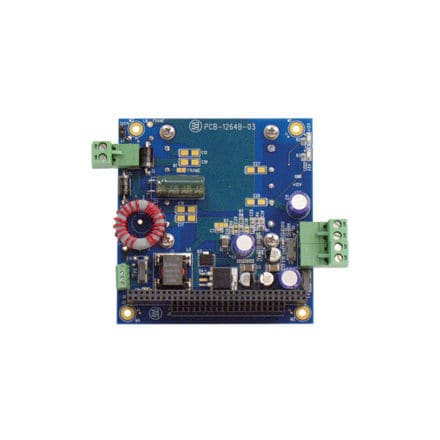

ACS-5161は、PC/104フォーム・ファクタのガルバニック絶縁デュアル出力DC/DCパワー・コンバータです。ACS-5161は、最大100Wのピーク電力（構造的にヒートシンクされていない場合、長時間の連続使用で最低60W）を供給し、極端な温度や高レベルの衝撃や振動に耐える特別な機械設計を採用しているため、航空機、鉄道、船舶、工業設備に最適です。すべての重いまたは大きな部品は、耐衝撃/耐振動のために基板にしっかりと固定されています。 PC/104カード・スタックのボトム・ボードとして使用されることを想定したこの電源は、その底面にDC/DCコンバータ・モジュールを内蔵しており、熱伝導性の高いベースまたはエンクロージャの壁面に構造的にヒートシンクすることができます。出力電圧はPC/104バスで駆動され、モジュール側面の簡単に取り外し可能な端子台からもアクセスできます。インジケータLEDが電源出力のステータスを表示します。電源は、スイッチまたは自動車のイグニッション・キーでリモート・オン/オフできます。 ACS-5161は、入力保護とフィルタリングが施され、バッテリー駆動の+24V DC公称システムに最適です。最大-45VDCの逆電圧保護と、最大50V (1ms)までの短期スパイク耐性を備えています。また、リモートシャットダウンだけでなく、電源シーケンス用の設定可能なタイミングもサポートしています。オンボードのコモンモード入力フィルターおよび保護回路は、CE準拠のEC低電圧指令EN55022-BおよびEN61000、伝導および放射エミッションのMIL-STD-461の要件を満たすように設計されています。
